저온저장고 설치할 위치에 바닥공사는 어떻게 해야지 되나요?
저온저장고를 설치하는 경우 반드시 생각해봐야지 되는 부분이 설치장소에 바닥 상태입니다.
1. 추가 비용을 들여 타설을 하는 경우
2. 농지라서 타설작업이 불가능하여 흙바닥으로 되는 있는 경우
3. 흙바닥이지만 바닥이 내려가지 않는 경우
4. 흙바닥으로 되어 있는데 그 위에 자갈로 이루어져 있는 경우
5. 이동을 편리하게 하신다고 파렛트로 바닥을 되신 하는 경우
6. 건물 내부에 설치되는 경우
현장에 가면 여러 케이스들이 많은데, 결론 부터 말씀 드리면
경험상 보면 타설을 하는 경우는 10가구 중에 2-3가구 정도 되는것 같습니다.
그만큼 흙바닥에 시공하는 케이스들이 많습니다.
이번 칠곡저온저장고 현장은 소작하시는 농가에서 농산물을 보관하기 위해 3평 저온창고를 시공한 사례입니다.
✨ 바닥 기초 공사는 어떻게 하는게 좋은가요?
- 저온저장고 설치되는 지점에 가로, 세로를 구획을 나누어 타설을 하시는걸 추천드립니다.
(타설지점은 가로, 세로 구획을 나누웠던 부분보다 1000 정도 크게 타설 하시는게 실외기를 놓을수 있는 공간까지 만들어져서 깔끔할게 설치 될수 있습니다.)
결론부터 말씀드리면
소형저온저장고 2평, 3평의 경우는 저장품의 무게로 결정하시 될것 같습니다.
대형저온저장고는 비용이 조금 들어가더라도 추후에 결로문제나 냉기손실 부분으로 인한
장비의 가동률도 높아져 잔고장 및 노후화가 빨리 진행 될수 있어
바닥 단열재를 설치하는걸 권장드립니다.
대형 냉동, 냉장 타설 기초 작업 | 소형 냉장 타설 기초작업 | 소형 냉장 흙 바닥 기초작업 |
1. 흙다짐 | 1. 흙다짐 | 1.흙다짐 |
2. 버림공구리작업 | 2. 버림공구리작업 | 제외 |
3. 방습지 작업 (제외하는 경우 많음) | 제외 | 제외 |
4. 철근 및 타설작업 | 제외 | 제외 |
5. 단열재(우레탄폼) 설치 | 제외 | 제외 |
6. 타설 작업 후 평탄화 작업 | 6. 타설 작업후 평탄화 작업 | 6. 블럭벽돌로 타설 대체 |
7. 하드너, 에폭시 작업 | 제외 | 제외 |
* 보관되는 저장품이 냉동보관일 경우는 바닥판넬이 없이 지게차나 대차가 다닐수 있게 시공하는 경우는
반드시 단열재 설치해야지만 냉기를 유지할수 있습니다.
흙바닥으로 시공하는 경우
1. 흙바닥의 가장 높은 지점을 찾아 평탄화 작업을 합니다.
2. 블럭벽돌을 무게가 많이 받는 부분을 기준으로 균형을 맞추어 설치합니다.
3. 기초베이스를 제작하여 저온저장고 설치 사이즈보다 작게 제작합니다.
4. 바닥판넬 부터 저온저장고의 틀을 만듭니다.
흙바닥의 경우는 타설의 역할을 할수 있게 블록벽돌을 설치하여 타설을 역할을 합니다.
타설 역할을 한다는 표현은 타설시 발생할수 있는 효과가 100%라면 50% 미만입니다.
다만 무게를 많이 실리는 저장품의 경우는 타설을 하는 걸 추천드립니다.
블럭벽돌로 타설의 역할을 하지만 무게를 이겨내는데는 한계가 있습니다.
✅ 칠곡저온저장고 시공 정보 요약
- 지역 : 대구광역시 칠곡군
- 용도 : 농산물저온창고
- 저장품목 : 소량 농작물 보관
- 규모 : 3평 냉장

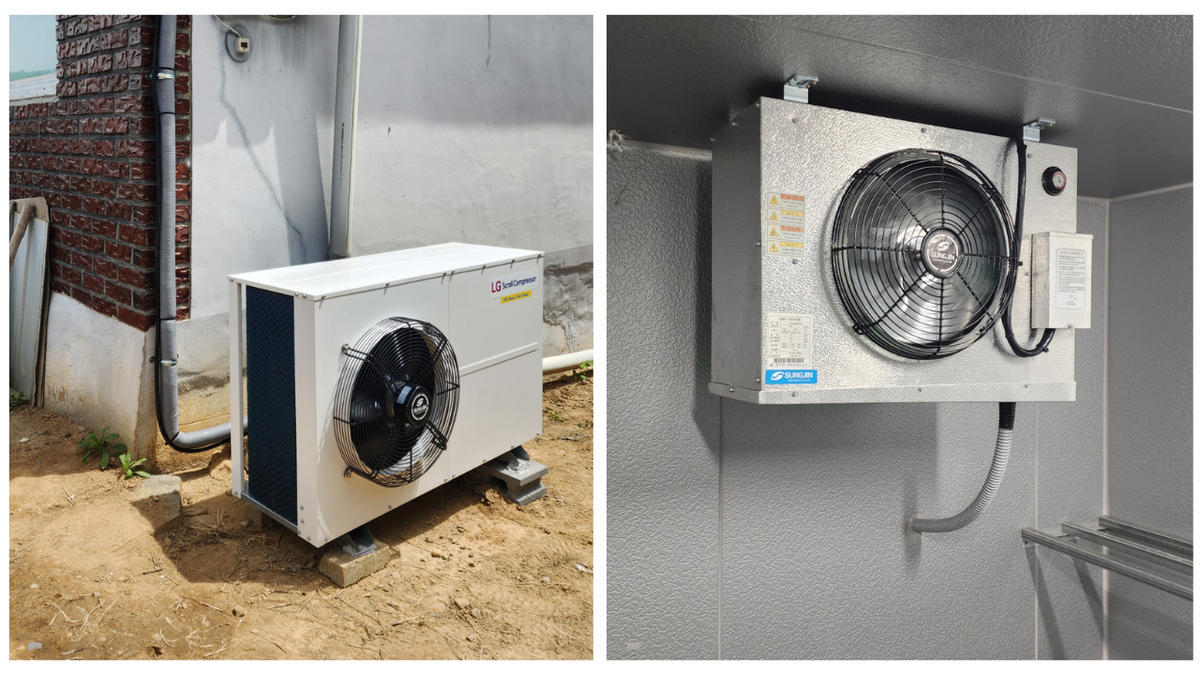

- 냉각시스템 : LG콤프내장 냉각기 적용
- 특징 : 실외기 설치 지점이 멀고 흙바닥으로 평탄화작업을 하여 맞춤 설치
1. 상담 및 현장실측
이번 칠곡저온저장고 현장에서는 귀농하셔서 소작으로 농산물 재배 농가에 소량이지만 재배되는 농산물을 나누어도 주고 가족들가 함께 먹기도 하고 남는게 버리기가 너무 아까워 농작물를 보관하기 위해 견적을 드리고 현장을 방문하였습니다.

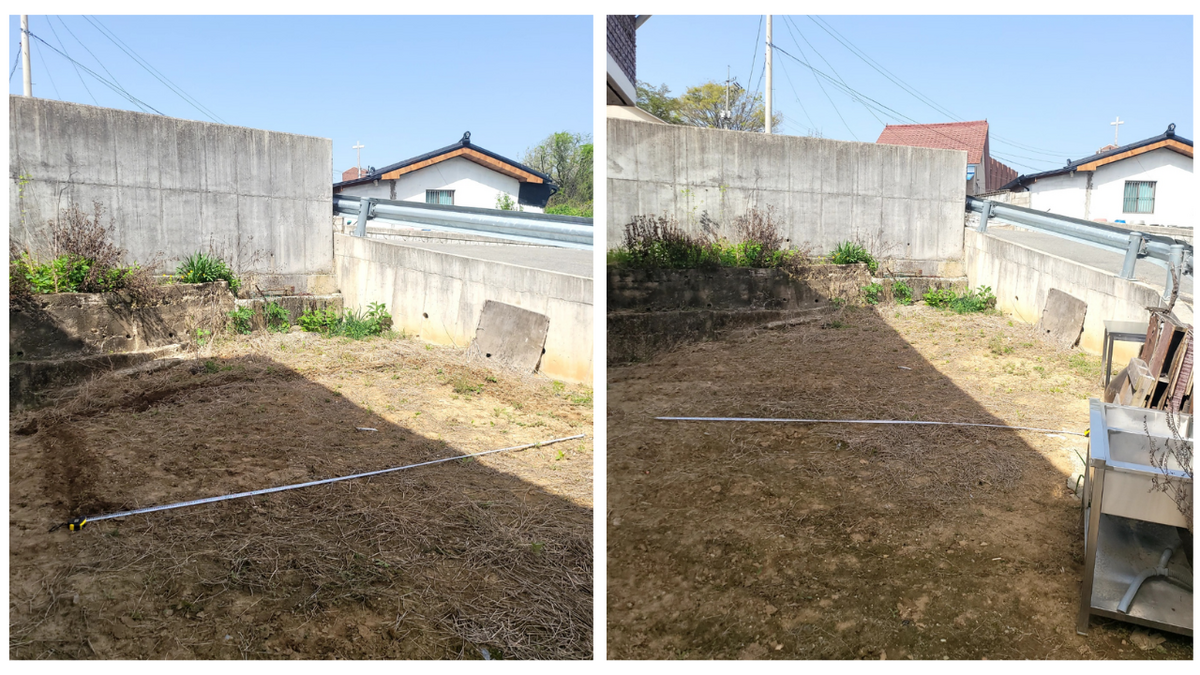

저온저장고 설치 위치에 가로, 세로, 높이 구획을 나누어 구획을 나누어 설치되는 크기를 확인 시켜드리고 작업동선에 맞추어 도어의 방향과 위치를 협의드리고, 실외기 설치, 전기함의 위치 등을 설치에 필요한 부분들을 대략적인 공사시나리오를 안내드리고 현장실측을 진행하였습니다.

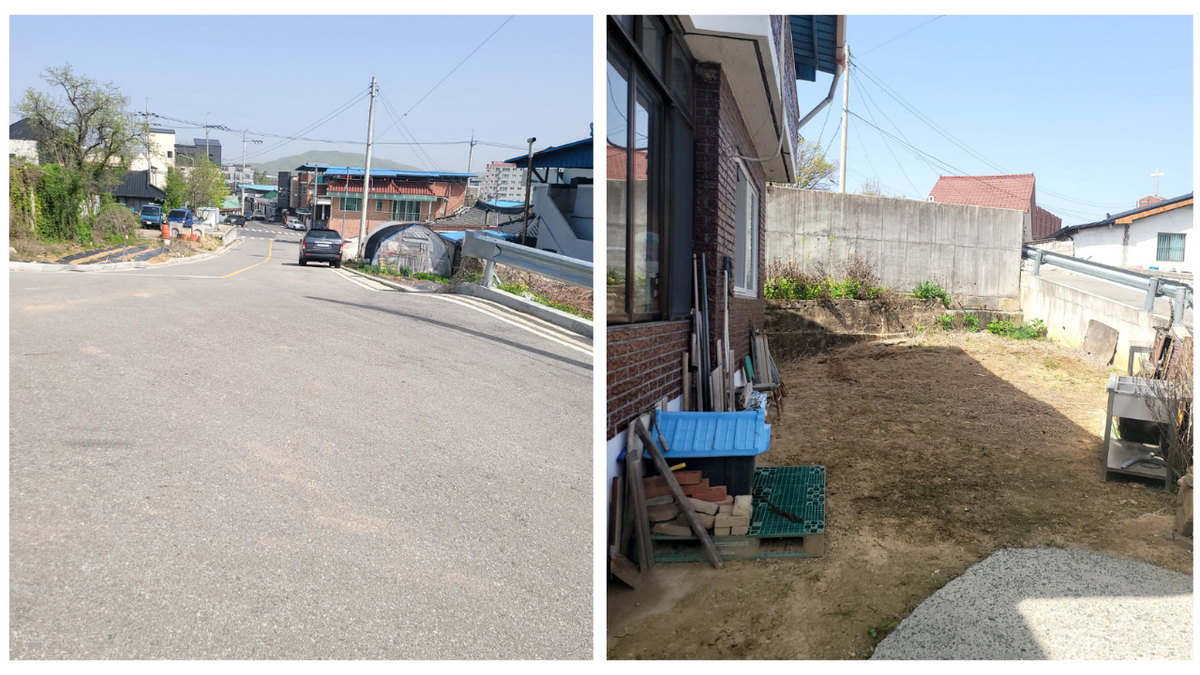

1. 칠곡저온저장고 농산물저온창고 시공 과정 중 차량진입 여부 확인
2. 칠곡저온저장고 농산물저온창고 시공 과정 중 설치 위치 확인

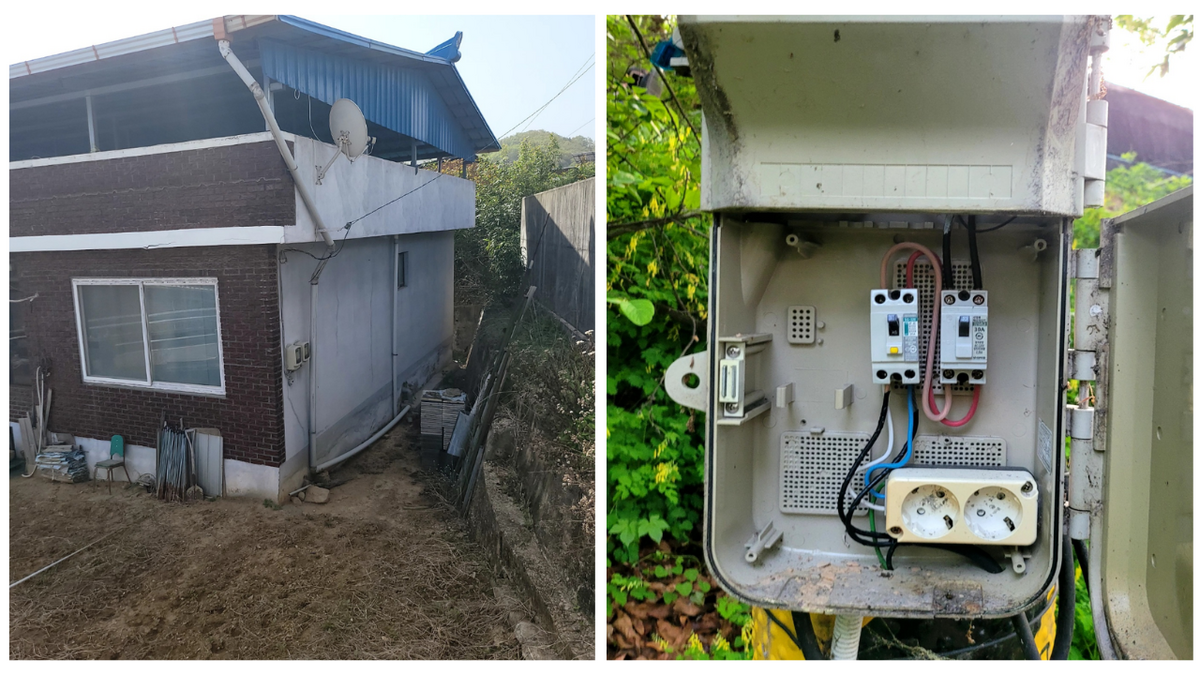

3. 칠곡저온저장고 농산물저온창고 시공 과정 중 메인 전기함 및 실외기 설치 장소 확인

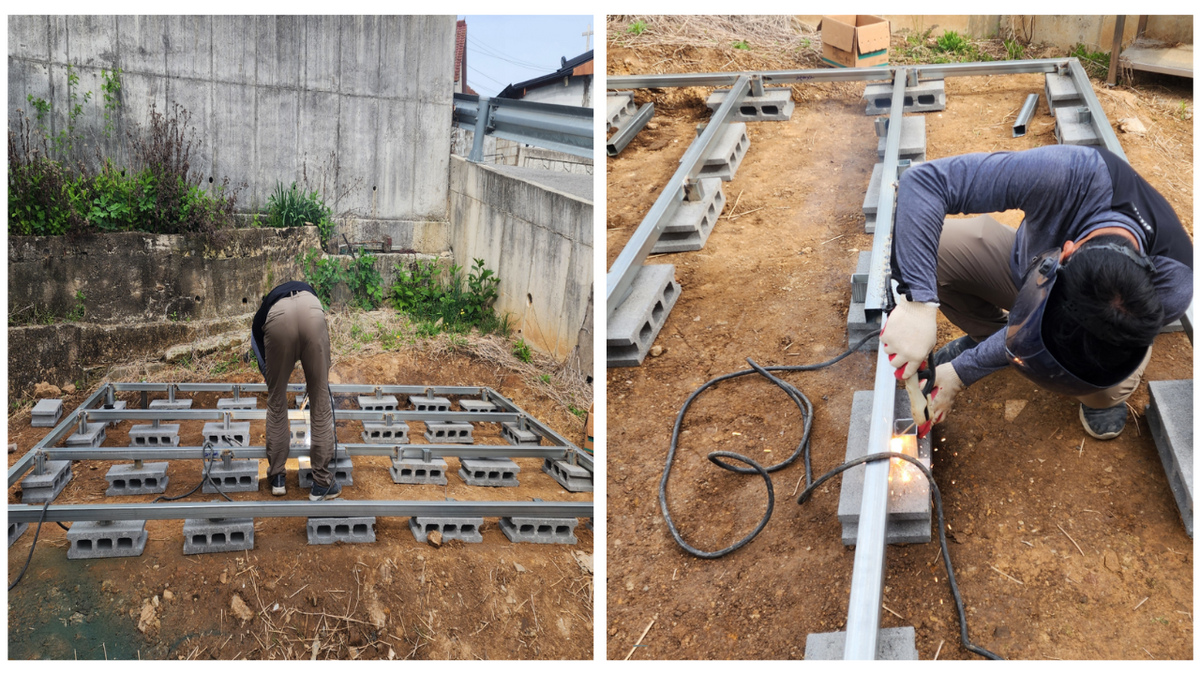

2. 기초 작업
설치되는 저온저장고의 가로, 세로, 높이 및 도어의 방향을 협의된 내용을 바탕으로 도면을 작성하고 공사일정을 협의드리고 공사를 진행하였습니다. 기초베이스를 아연각관 (40*40*1.4T)으로 좌, 우, 위, 아래 삼각자와 줄자로 휘어지거나 틀림이 없이 튼튼하게 제작하고 제작시 용접된 부위는 부식이 되지 않게 스프레이를 도포한 후에 레이져빔과 줄자로 바닥에서 가장 높은 지점을 기준을 잡아 고임목과 아연각관으로 평탄화작업을 합니다.

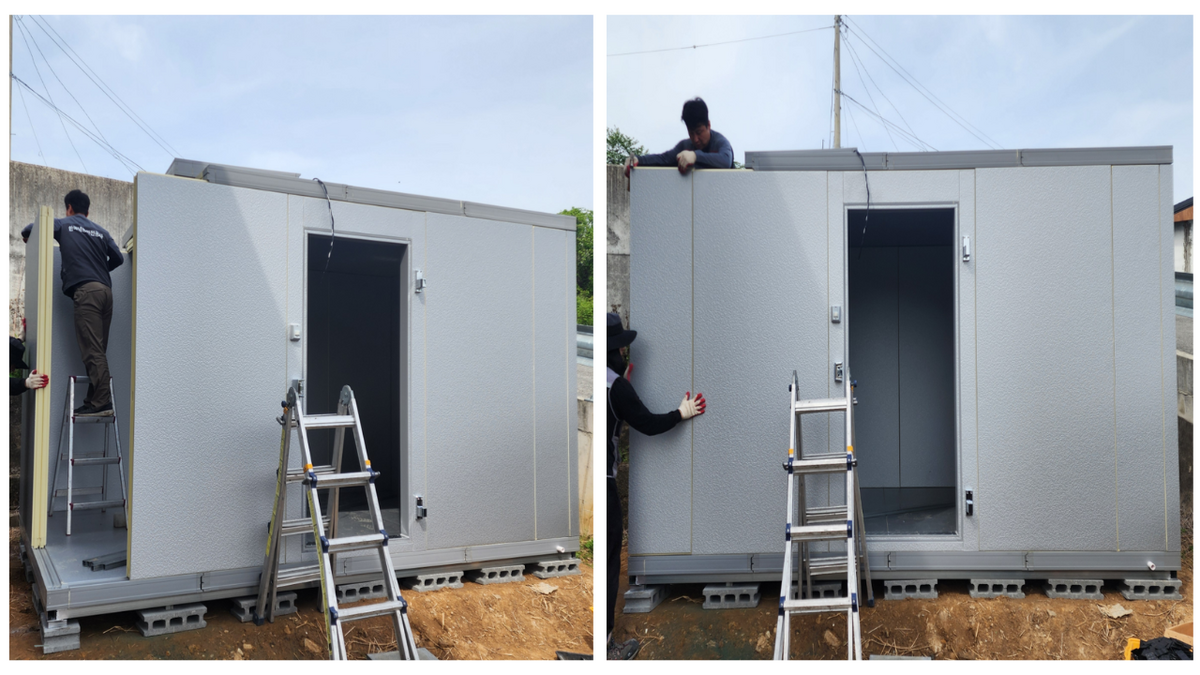

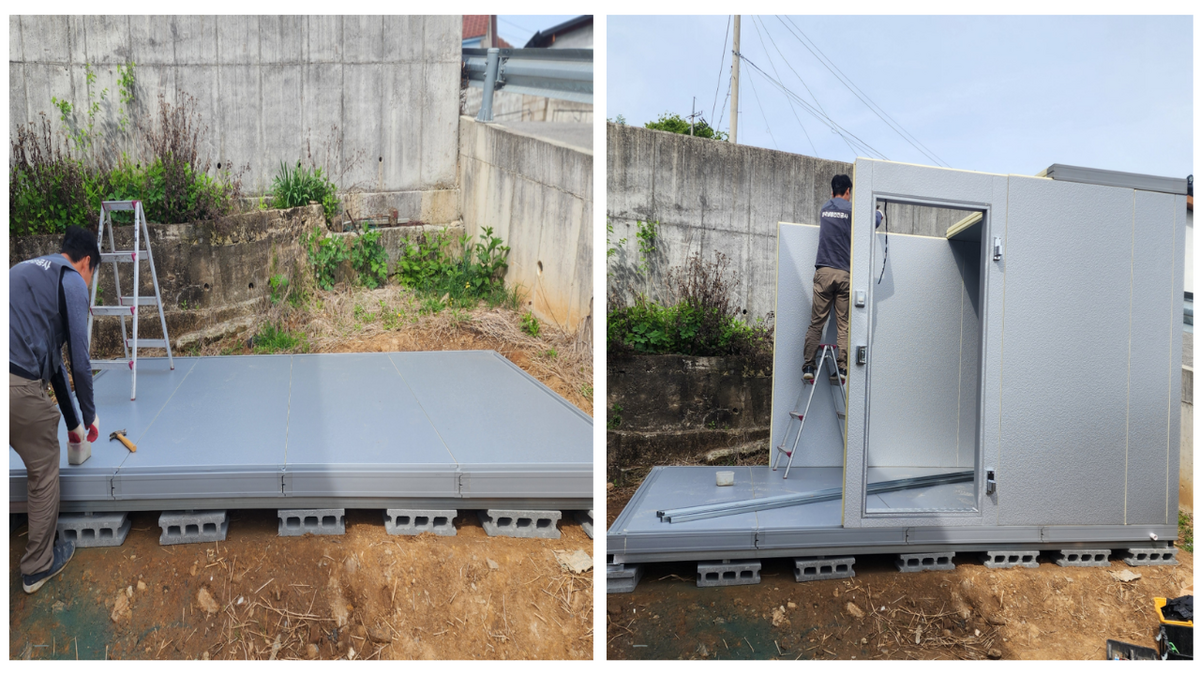

3. 판넬 설치
바닥판넬 > 벽판넬 > 도어프레임 > 천정판넬 순서로 도면하고 동일하게 조립합니다.
판넬과 판넬을 연결할때는 판넬이 밀려나거나 벌어지지 않게 꺽쇠로 고정잡을 한후에 저온저장고가 밀려나지 않게 판넬과 아연각관 4면 모서리에 스크류볼트로 다시 한번 더 체결하여 판넬과 기초베이스가 떨어지지 않게 고정작업을 하고 바닥판넬을 조립합니다.
ㄱ자 형태로 균형을 맞추어 벽판넬을 설치하고 순서에 맞추어 도어프레임을 설치한후에 천정판넬을 위에서 아래로 덥는 형태로 조립하여 저온저장고의 틀을 완성합니다.
우레탄판넬이 모양은 같아도 다 같은 우레탄판넬이 아닙니다. 판넬을 한장을 들어보면 무게의 차이가 납니다. 왜 똑같은 우레탄판넬 100T인데 이렇게 무게차이가 날까요? 소비자분들이 모르고 확인이 불가한 부분이 있습니다.
우레탄판넬의 속 밀도 입니다. 저렴한 판넬의 밀도는 35, 평균적으로 38, 본사는 42 밀도를 사용하는 고밀도 우레탄판넬로 구성하여 최소한의 외부의 온도를 간섭을 덜 받게 시공을 합니다.
4. 냉장&냉동, 유니트 장치 설치

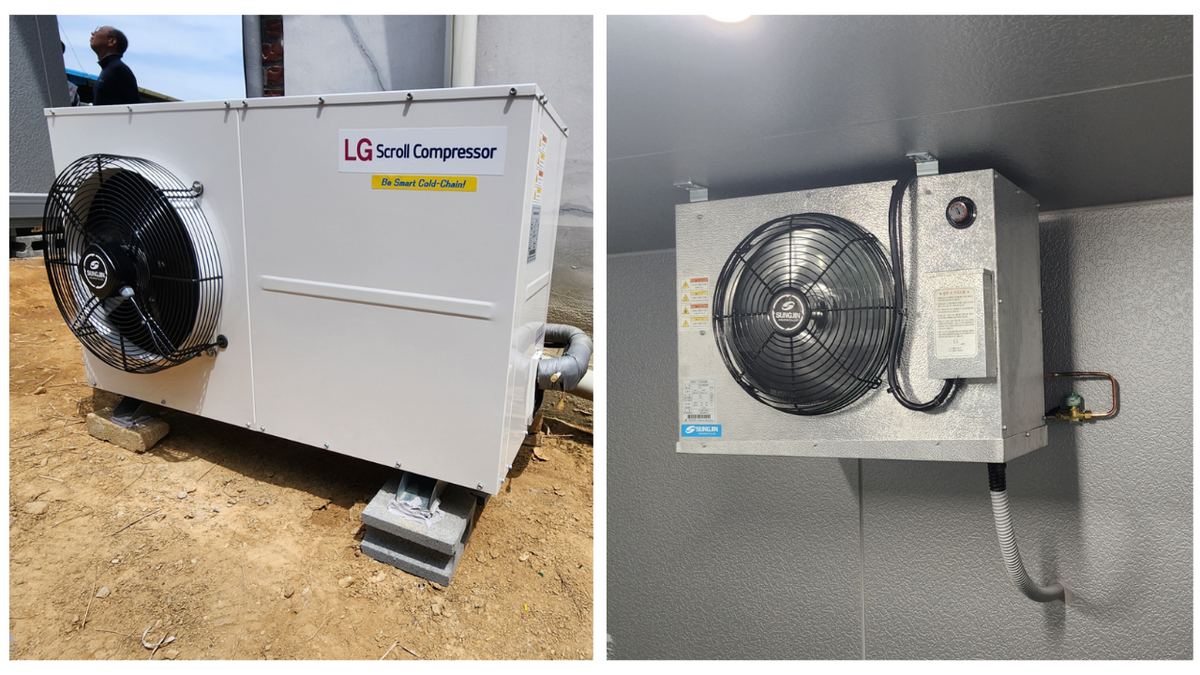

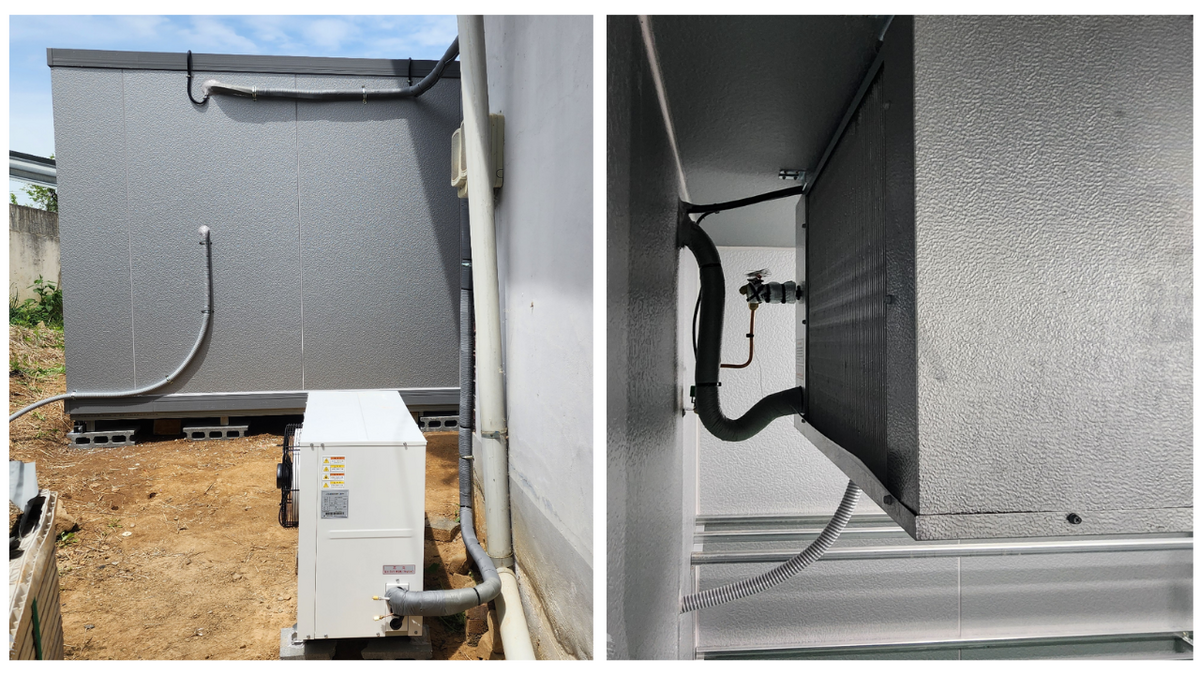

내부에 설치되는 쿨러의 위치와 외부에 설치되는 실외기의 위치가 정해지면 고온배관과 저온배관을 보온재를 감싸고 보온테이프를 감아 실외기와 쿨러를 연결합니다. 연결시 콤프레셔가 가동이 되면 미세하게 발생하는 진동으로 틈이 발생할수 있어 최대한 꼼꼼하게 용접을 합니다. 농산물 저온창고 냉장 전용으로 가장 많이 사용하는 LG콤프레셔가 내장된 스크롤 방식의 실외기를 열에 취약한 단점을 보완하여 한단계 높은 장비로 설치합니다.

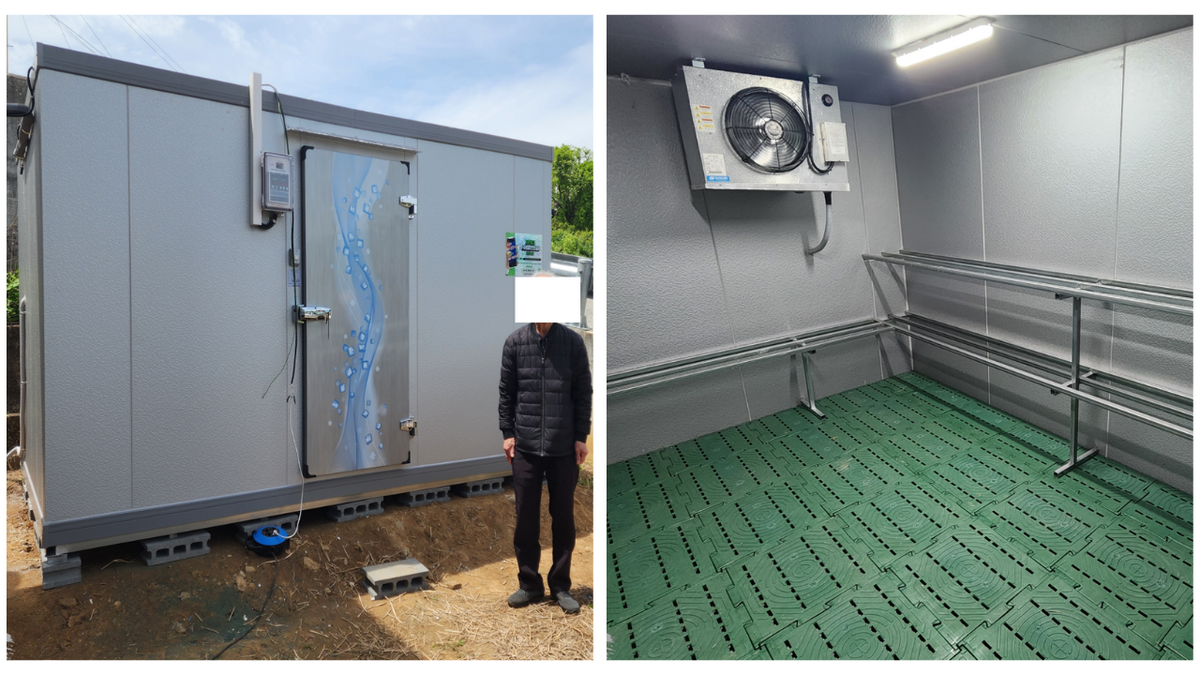

5. 시운전 및 최종 점검
배관속 잔류 수분이나 불순물을 제거하기 위해 30분 - 1시간 진공작업을 한후에 냉매를 주입하고 시운전을 시작합니다.
저온저장고의 내부온도를 체크한후에 평창변을 조정하여 최적의 냉각시스템으로 가동 될수 있게 시운전을 하고 냉매 누설이나 냉기누설이 없는지 다시 한번 체크한 후에 공사를 마무리하였습니다.
타설을 할지 말지의 결정은 결국은 소비자분의 선택입니다.
타설을 해야지 되는 명확한 이유가 있습니다.
오랜시간 사용하면, 흙이 비를 맞아 약해질수 있습니다. 그럼 저온저장고가 전체적으로 내려 앉는 현상이 있습니다.
물론 한쪽으로 기울어지거나 무너지지 않습니다만
도어의 위치가 높아지고 저장품이 무거운거를 적재하는게 힘들수 있습니다.
어떤 선택을 할지는 소비자분의 선택입니다.
오늘도 긴글 읽어 주셔서 감사합니다.
#칠곡저온저장고 #농산물저온창고
