저온저장고를 외부에 설치하게 되면 지붕 설치 꼭 해야지 되는가요?
소형 2평, 3평의 경우는 법적으로 의무사항은 아니고 권장사항입니다.
보통 지붕을 설치하는 이유가 비와 눈으로 부터 보호하고 직사광선을 차단하여 냉장 효율이 높아져
단열 성능이 좋아지기 때문에 전기요금이 줄어드는 효과가 있어서 설치를 하는게 좋습니다.
다만 비용 문제로 고민을 하신다면 권장사항이다 보니 옵션이라고 생각하시고
결정하시면 좋을것 같습니다.
이번 계룡저온저장고 현장은 과수 농가에 포도를 보관하기 위해 3평 저온창고를 시공한 사례입니다.
✨ 지붕 설치 방법과 시공 금액은 어떻게 되나요?
- 농업용 저온저장고는 별도의 외부 지붕은 의무사항이 아닙니다.
구분 | 다리발 있음 | 다리발 없음 |
기둥설치 | 있음 | 없음 |
물받이설치 | 있음 | 없음 |
판넬두께 | 100T | 50T |
타설여부 | 있음 타설이 없는곳은 설치 불가 | 없음 |
설치가격 | 120만원 - 150만원 | 70만원 - 100만원 |
시공 방식은 다리발 있는 시공방식과 다리발 없이 시공방식 두가지가 있습니다.
아연각관 100*100 네 모서리를 기준 잡아 바닥에 앙카로 고정한 후에 그위에 지붕 골조를 만든후지붕판넬을 올리고 빗물받이를 설치하는 방식
2) 다리발없는 시공방법

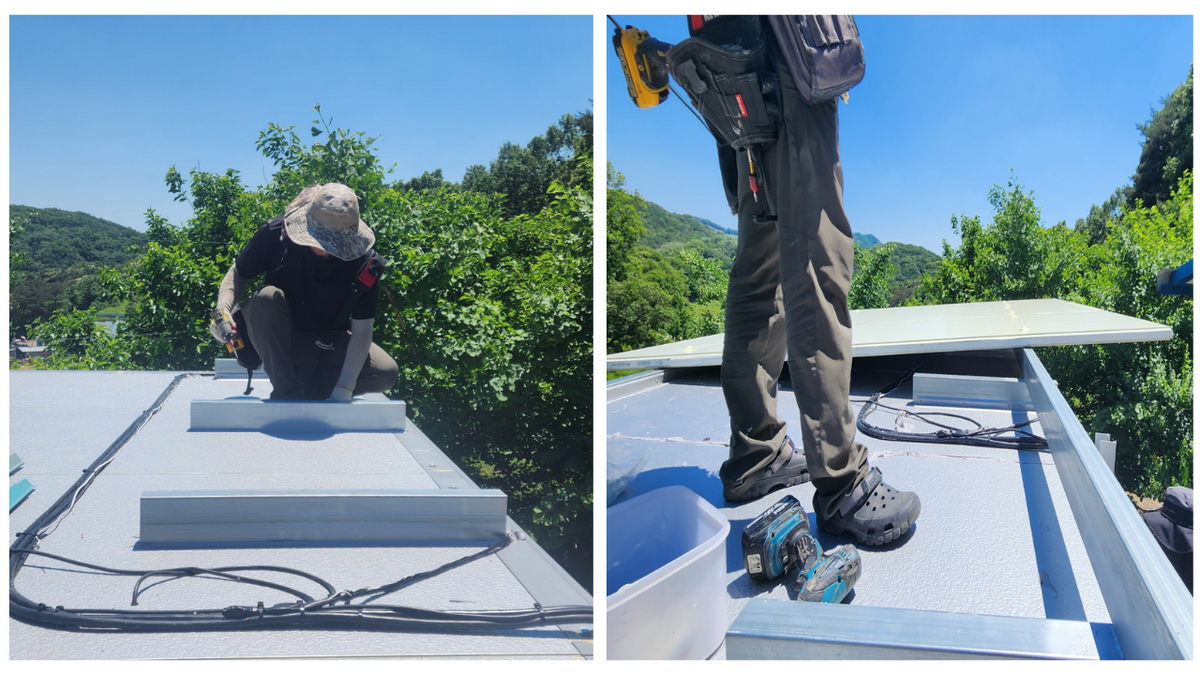

저온저장고 위에 아연각관 100 * 100을 하나는 눕히고 하나는 세워서 구배를 잡고 그위에 지붕 판넬을 올리는 방식
(하단에 다리발없는 시공방법에 대한 설치 내용이 있습니다. 참고하세요~)
공정자체가 다리발 있는 시공방식은 지붕 골조가 들어가기 때문에
지붕을 설치하기 위해 1일 이상 소요가 될 수 밖에 없습니다.
그래서 다리발 없는 시공방식 보다 설치 비용이 그만큼 더 올라갑니다.
✅ 계룡저온저장고 시공 정보 요약
- 지역 : 충청북도 계룡시
- 용도 : 과수용저온창고
- 저장품목 : 포도주 보관
- 규모 : 3평 냉장
- 냉각시스템 : LG콤프내장 냉각기 적용
- 특징 : 전기함 거리가 멀고 저온저장고 위 지붕 설치 하여 맞춤 설치
1. 상담 및 현장실측
이번 계룡저온저장고 현장에서는 포도 재배하는 과수 농가에 포도주를 보관하기 위해 견적을 드리고 현장을 방문하였습니다.

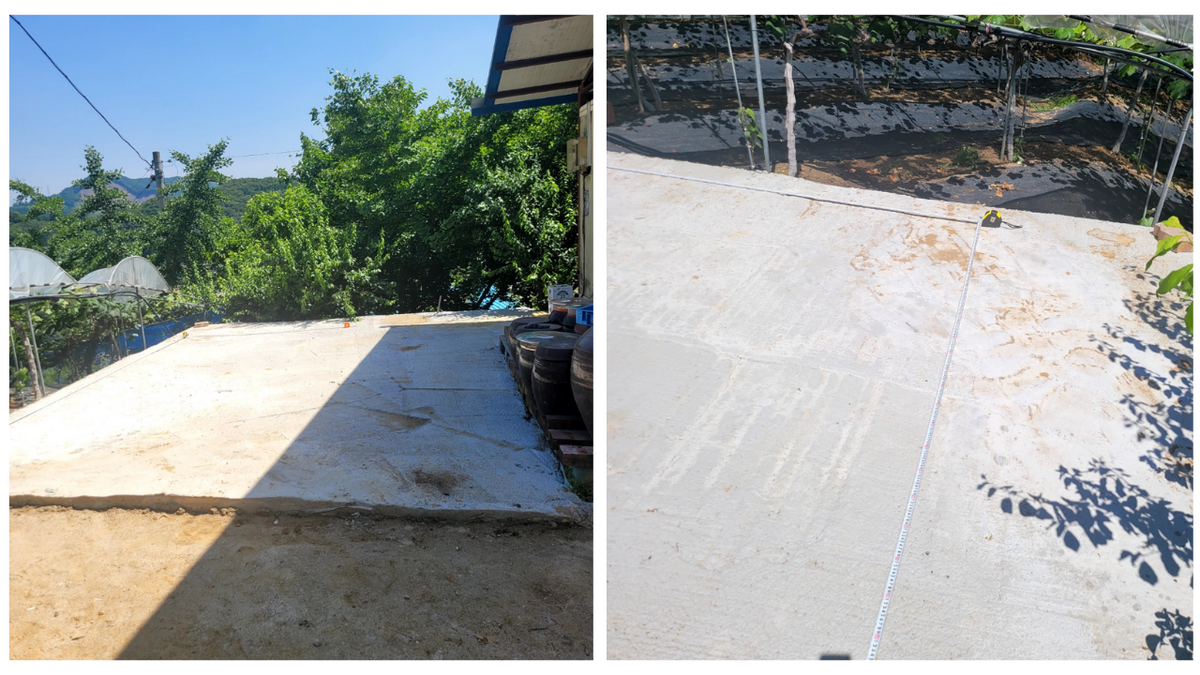

현장을 방문하여 저온저장고 설치 위치에 가로, 세로, 높이 구획을 나누어 대략적인 설치 크기를 확인시켜드리고 작업동선을 고려한 도어의 위치와 방향 및 전기함의 위치, 실외기 설치 위치를 협의 드리면서 현장실측을 진행하였습니다.

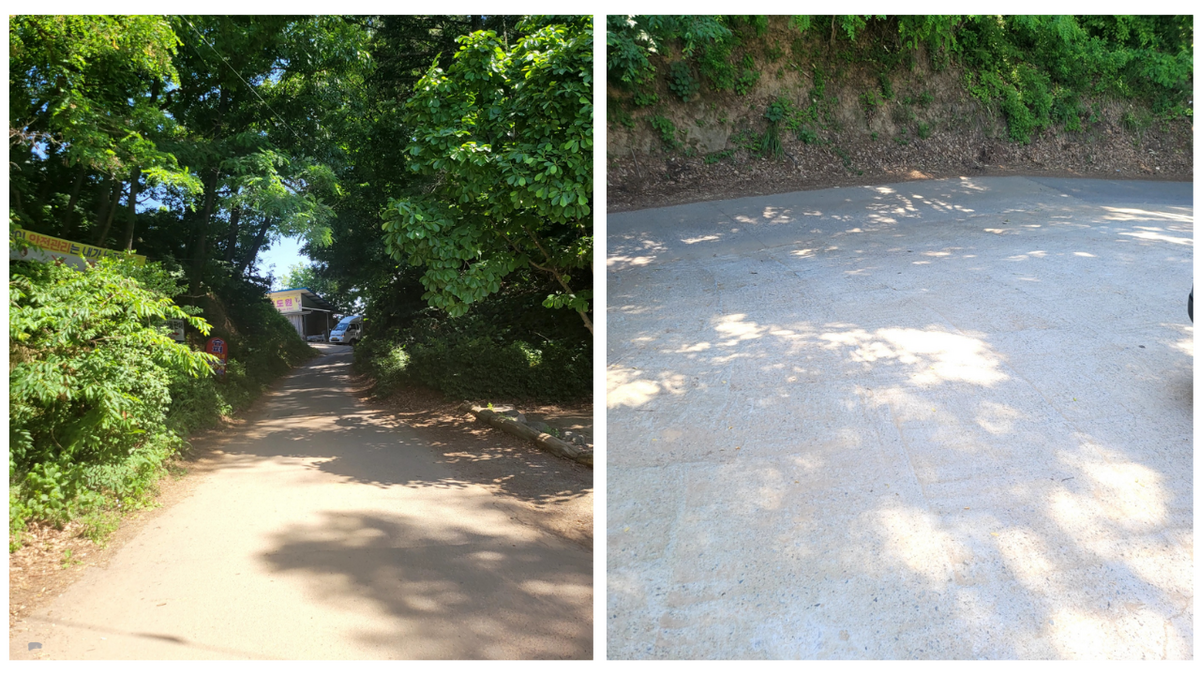

1. 계룡저온저장고 3평저온창고 시공 과정 중 차량진입 여부 확인
2. 계룡저온저장고 3평저온창고 시공 과정 중 설치 위치 확인

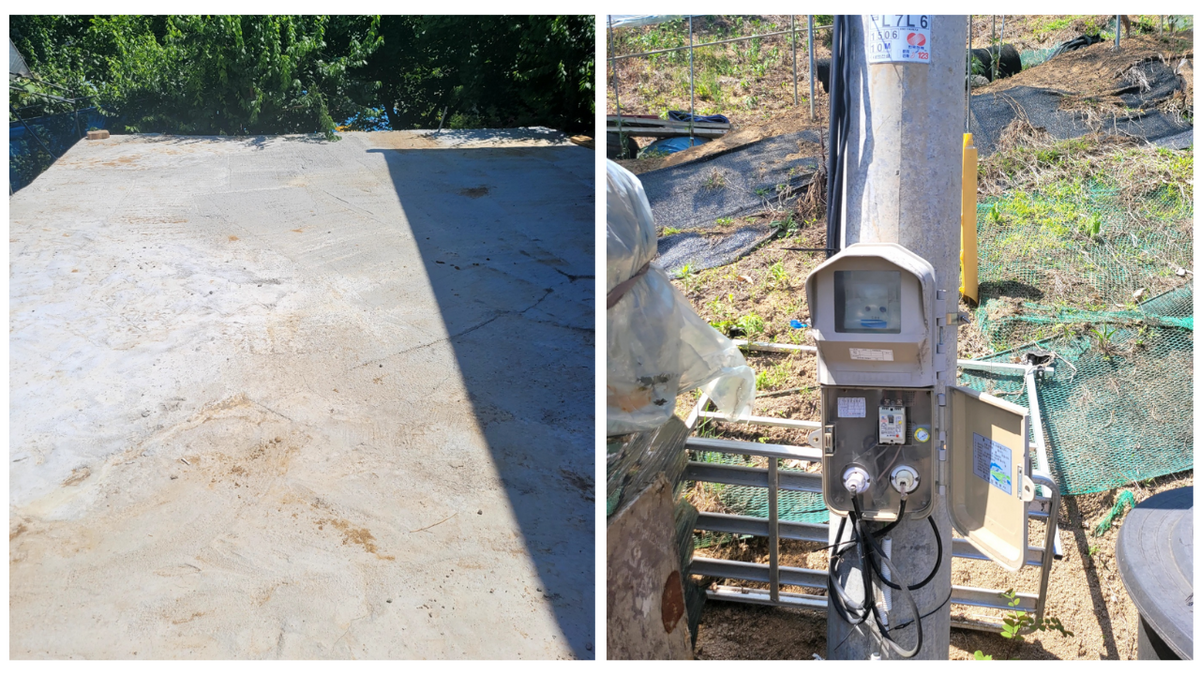

3. 계룡저온저장고 3평저온창고 시공 과정 중 메인 전기함 및 실외기 설치 장소 확인
2. 기초 작업
협의된 내용을 바탕으로 저온저장고의 가로, 세로, 높이 및 도어의 위치을 도면 작성하고 공사일정을 협의드리고 공사를 진행하였습니다.

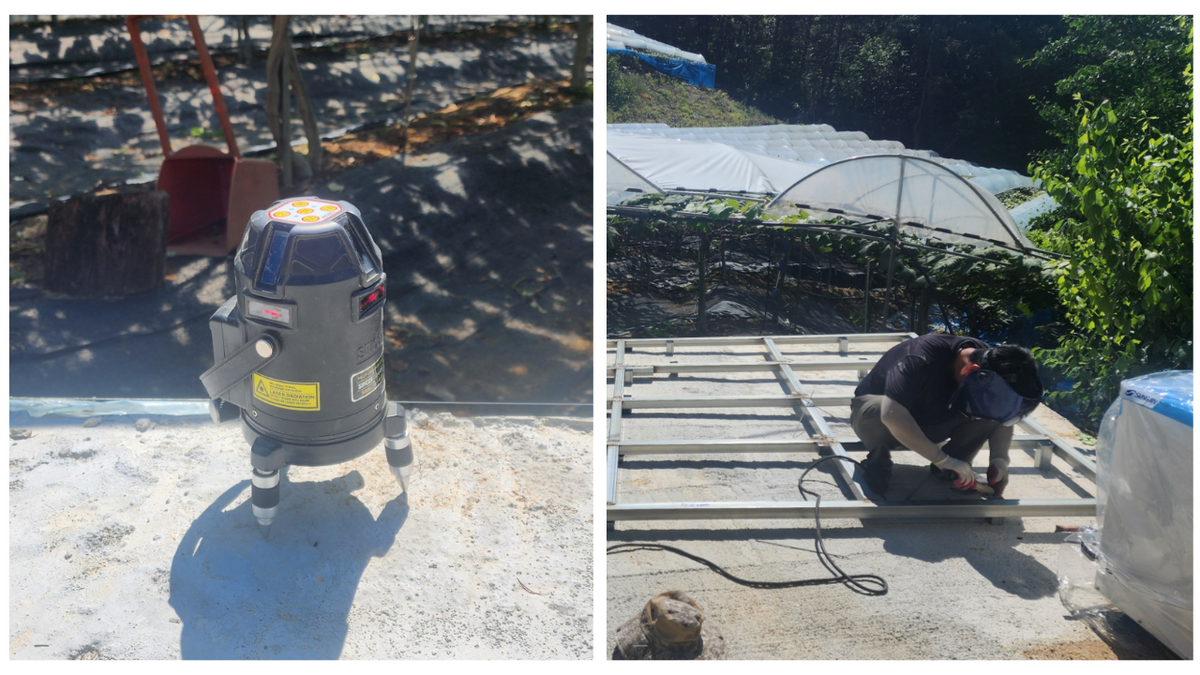

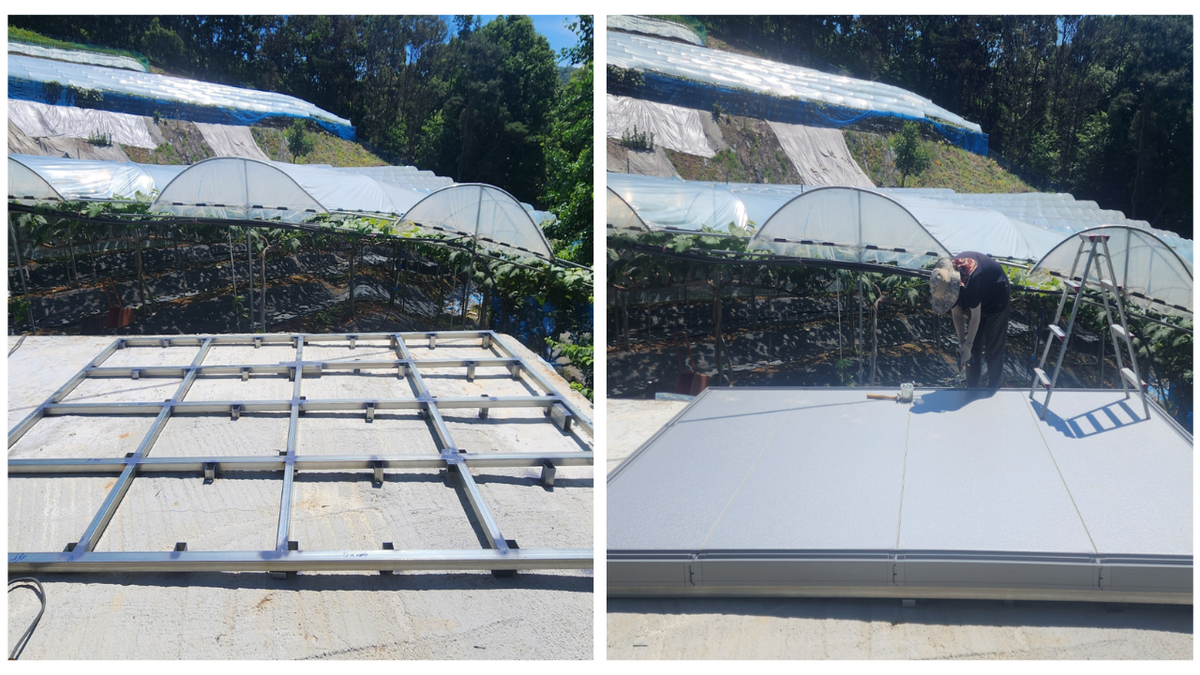

아연각관 (40*40*1.4T)으로 좌, 우, 위, 아래 삼각자와 줄자로 휘어지거나 틀림이 없이 기초베이스를 튼튼하고 용접된 부위는 녹에 취약해서 부식(녹)방지용 스프레이를 도포하여 제작하고 줄자와 레이져빔으로 가장 높은 지점을 기준을 잡아 아연각관 및 고임목으로 평탄화 작업을 합니다. 보통은 무거운 무게가 저온저장고내에 보관 될 경우 반드시 타설을 하는것을 추천드립니다.
3. 판넬 설치

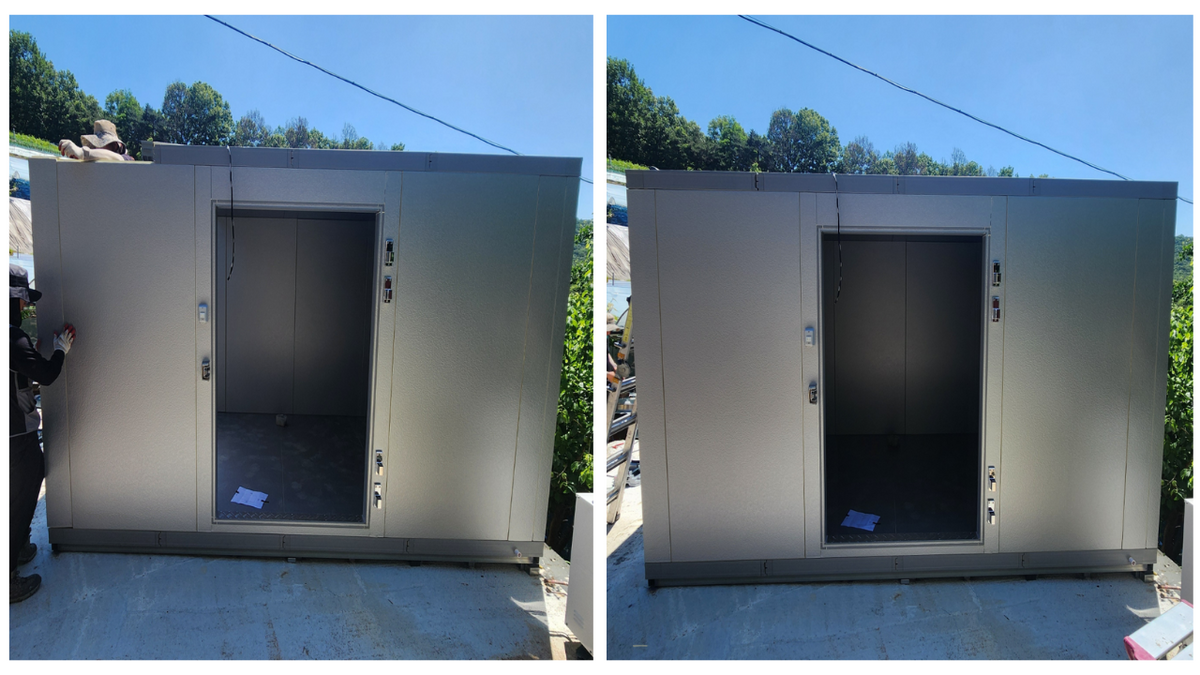

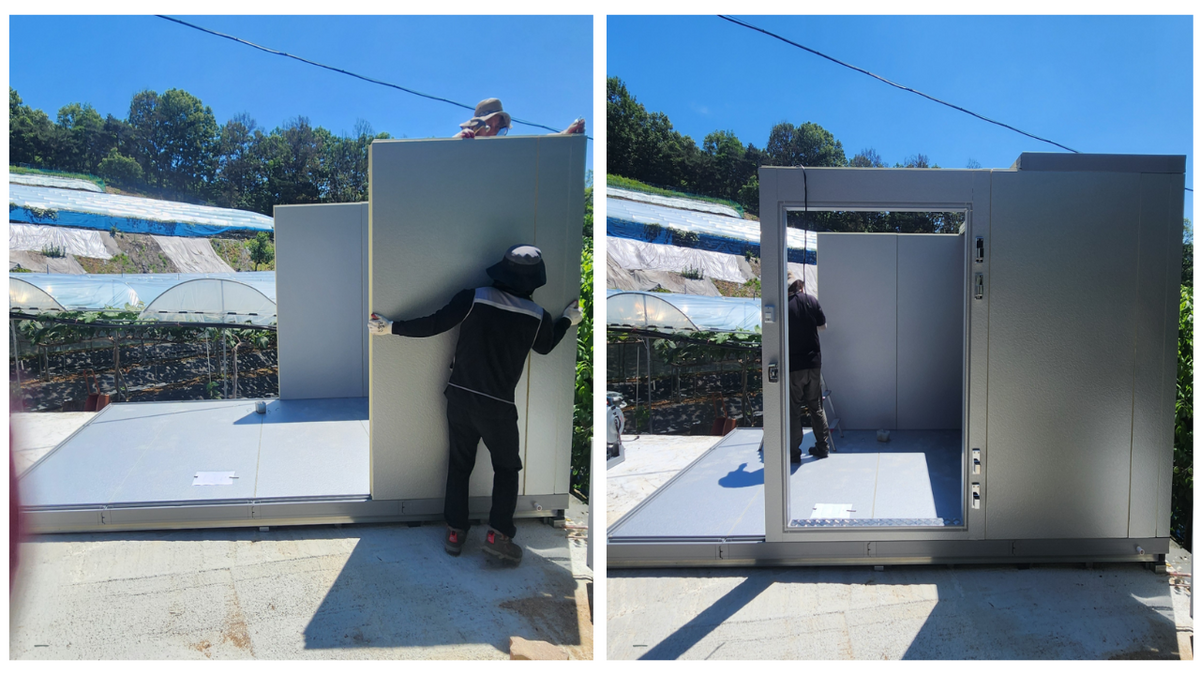

바닥판넬이 벌어지거나 밀려나지 않게 꺽쇠로 고정 잡을 한후 저온저장고 4면의 모서리에 스크류볼트로 다시 한번 더 체결하여 판넬과 기초베이스가 떨어지지 않게 고정작업을 합니다. 바닥판넬이 설치 되면 벽판넬을 ㄱ자 형태로 균형을 맞추어 옆판을 한장 한장 조립하고 판넬과 판넬 연결시 꺽쇠로 고정한후 도어프레임을 조립한 후에 천정판넬을 위에서 아래로 덥는 형태로 조립하고 저온저장고의 틀을 완성 합니다.
외부에 설치 될 경우 판넬의 밀도가 무엇보다 중요합니다. 판넬 두께는 보통 100T판넬이 동일합니다만 한여름 온도가 40도 - 50도까지 올라 경우 동일한 두께지만 밀도가 높으면 냉기 손실이 아무래도 더 좋으니 판넬의 밀도도 꼭 고려해보야지 됩니다. 들어보면 무게가 틀립니다. 저렴한 판넬은 밀도를 35, 평균적으로 38, 본사는 42 밀도를 사용하는 고밀도 우레탄판넬을 사용하여 최소한의 외부 온도의 간섭을 적게 받을수 있게 구성합니다.
4. 냉장&냉동, 유니트 장치 설치

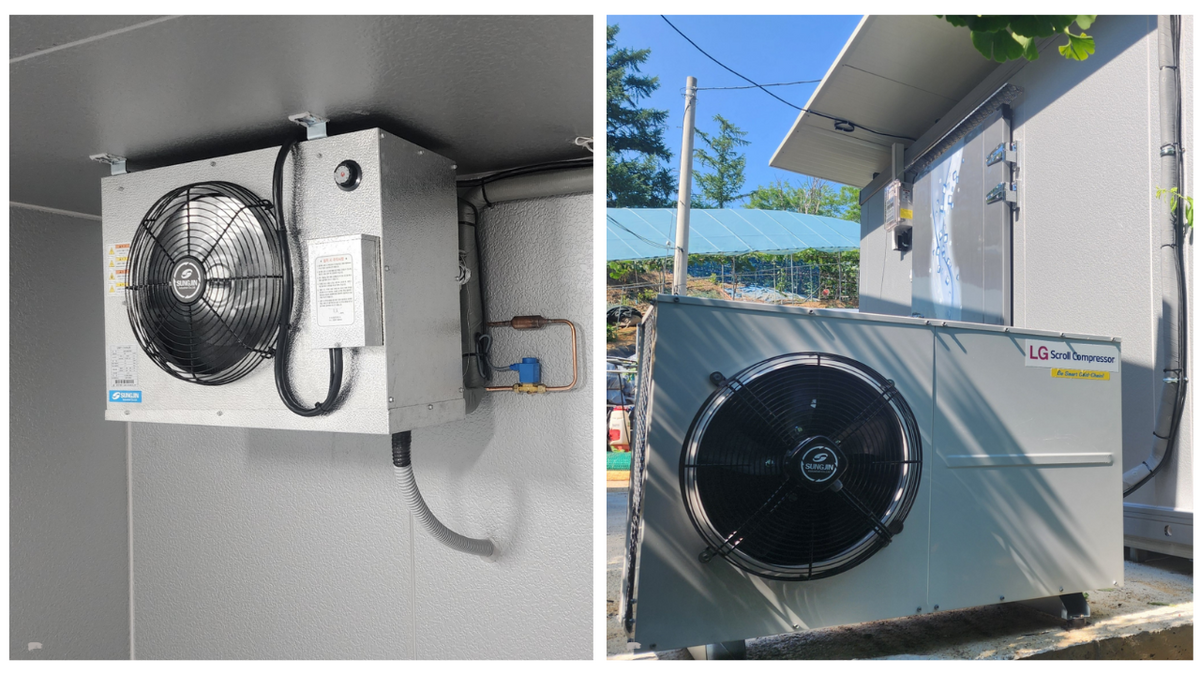

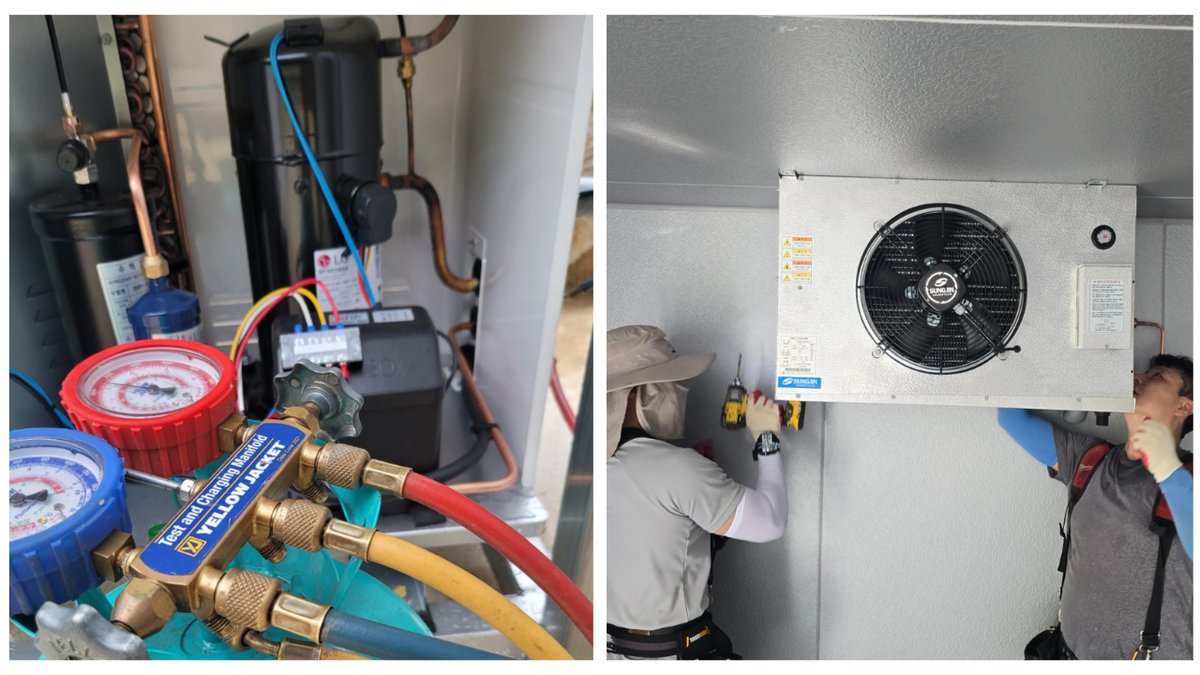

실외에 설치되는 실외기에 위치와 내부에 설치되는 쿨러의 위치가 정해지면 고온배관과 저온배관을 보온재를 감싸고 보온테이프를 감아 실외기와 쿨러를 연결합니다. 연결되는 배관과 배관은 콤프레셔의 미세한 진동으로 미세하게 틈이 발생할수 있어 연결되는 용접 부위는 다시 한번 더 체크를 하고 최대한 꼼꼼하게 용접을 합니다. 3평 과수용저온창고에 가장 많이 사용하는 LG콤프레셔가 내장된 스크롤방식 실외기로 스크롤방식의 단점을 보완하기 위해 핟나계 높은 장비를 구성합니다.
5. 시운전 및 최종 점검
진공작업을 30분 - 1시간 진공작업을 통해 배관속 잔류수분이나 불순물을 제거한 후에 냉매를 주입하고 시운전을 합니다.

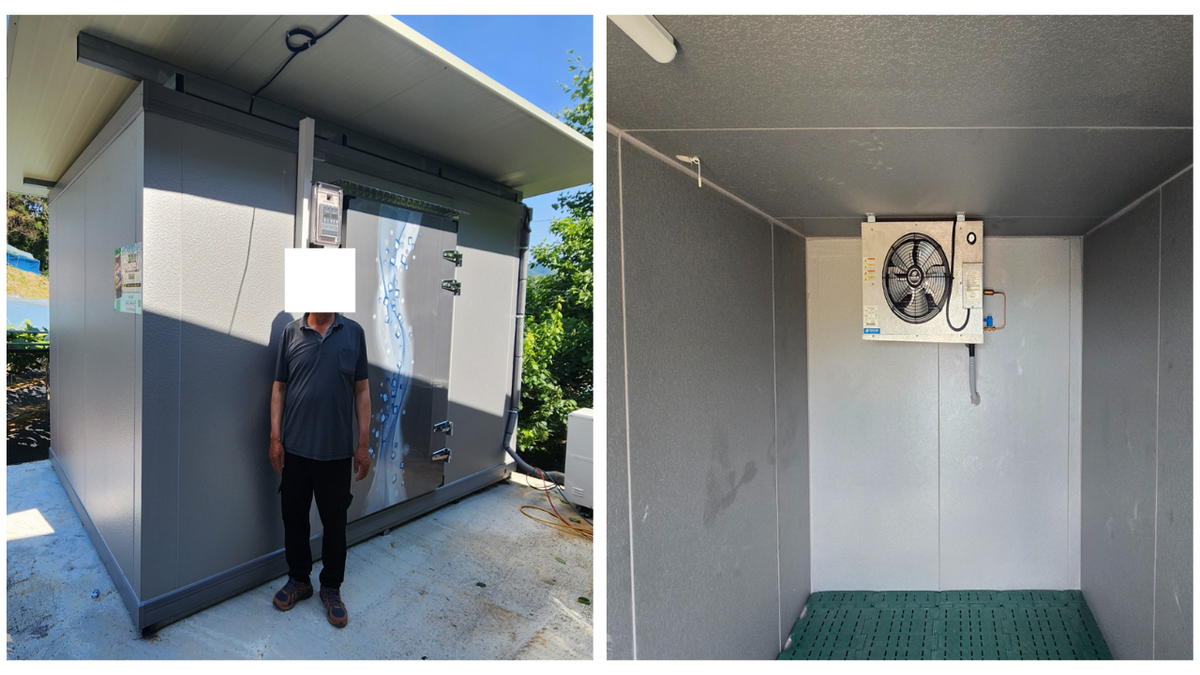

내려오는 내부온도를 체크하여 평창변을 조정하여 최적의 냉각시스템으로 가동 될수 있게 시운전을하고 냉기누설이나 냉매누설이 없는지 다시 한번 체크한 후에 공사를 마무리하였습니다.

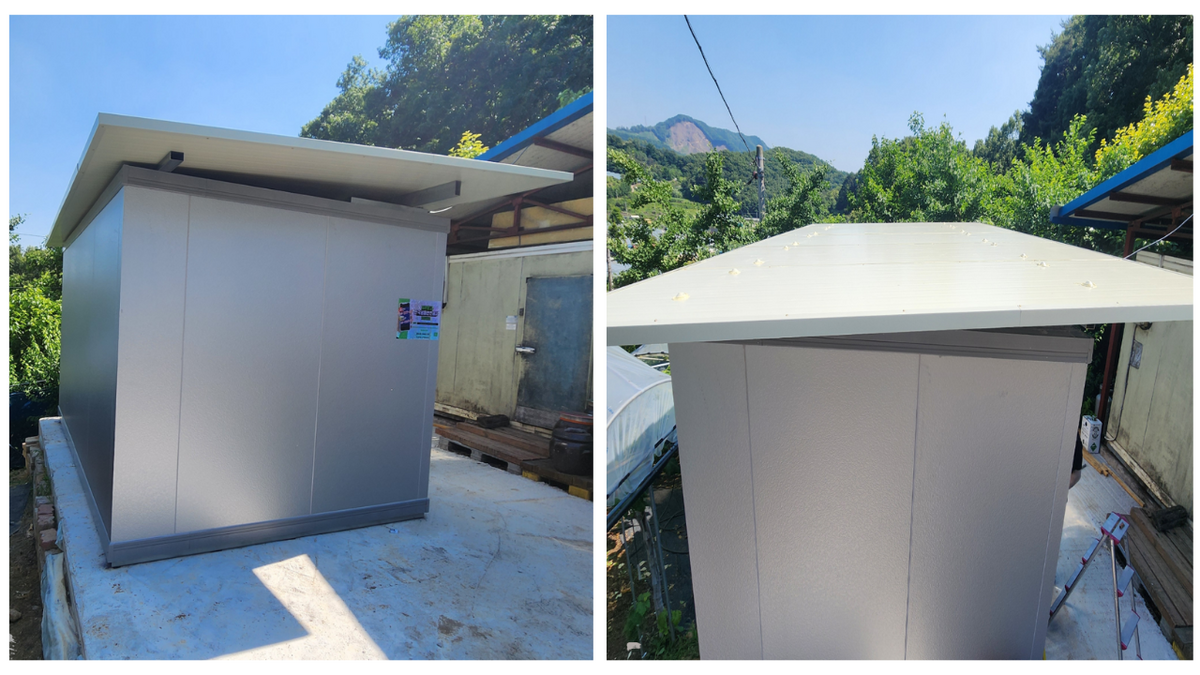

비용 절감차원에서 본사는 50T 샌드위치 판넬을 지붕에 위에 올리는 시공 방식을 주로 하고 있습니다.
물론 소비자분의 요청으로 다리발을 놓고 100T 판넬로 시공을 하는 경우도 있으나 비용의 차이가 2배 이상 나기 때문에
가급적이면 적은 비용으로 효과를 높일수 있는 방식으로 견적을 드리고 공사를 진행합니다.
지붕과 선반은 옵션으로 소비자분들이 원하시는 방향으로 설치가 가능합니다.
오늘도 긴글 읽어 주셔서 감사합니다.
