저온저장고에 설치하는데 작업환경에 맞는 도어 선택이 고민이신가요?
도어의 형태, 사이즈를 결정하는데 있어 제일 중요한 부분은 개구부의 사이즈입니다.
보통 파렛트를 넣고 빼야지 되는 경우는 가장 일반적인 파렛트 사이즈가 1100 * 1100 입니다.
최소 개구부가 1200이 되어야지 넣을수 있겠죠?
이렇게 사용하시고자 하는 용도가 무엇인지에 따라서 개구부 크기가 우선 결정되어야지
작업환경에 맞는 도어를 선택하실수 있습니다.
이번 원주저온저장고 현장은 쪽파를 보관하기 위해 하우스내 농업용저온창고를 시공한 사례입니다.
✨ 도어의 종류와 가격은 어떻게 되나요?

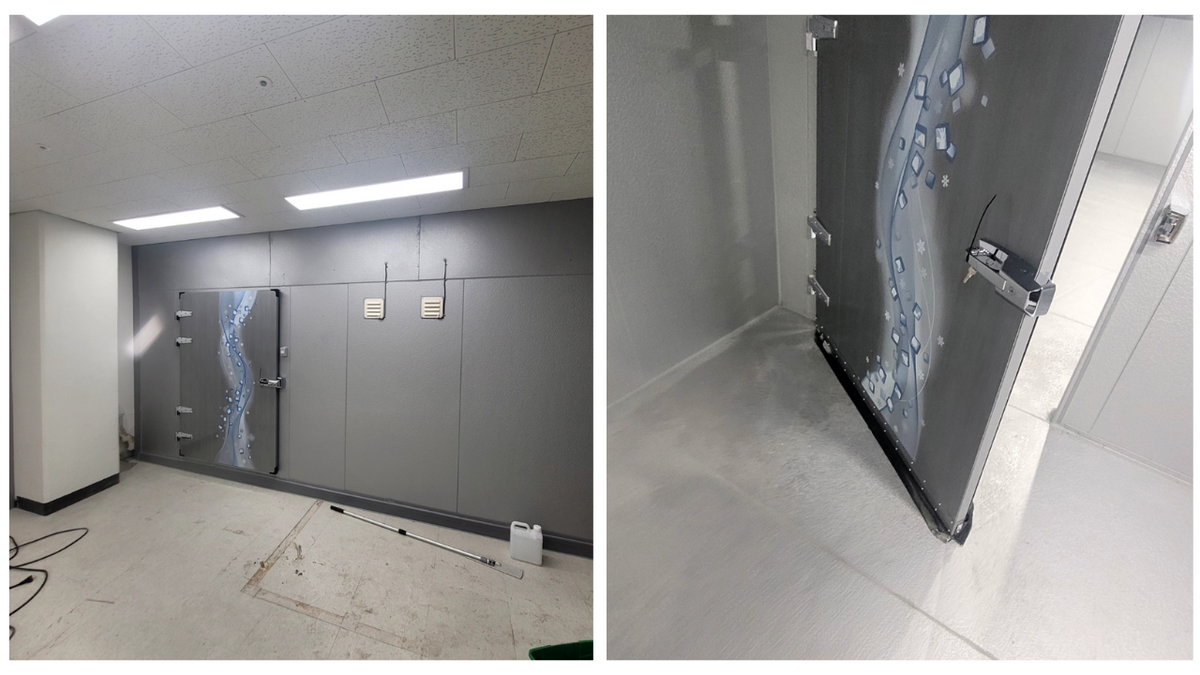

- 일반적으로 소형 저온저장고 5평 미만의 경우는 보통 방열문 일반 여닫이 도어를 사용하는게 일반적입니다.
항목 | 개폐방식 | 사이즈 | 가격 |
방열문도어 | 여닫이 | 800*1800 | 500-600 만원 |
1000*1800 | 650-750 만원 | ||
1200*1800 | 750-850 만원 | ||
* 여닫이 형태이다보니 도어를 열기 위한 공간이 필요합니다. | |||
오버랩도어 | 여닫이 | 원하는 사이즈 | 사이즈에 따라 다름 |
* 냉기 손실을 줄이기 위해 문틀을 덥는 형태이며, 여닫이 형태로 열기 위한 공간이 필요합니다. * 도어의 무게가 있어서 원하는 사이즈로 제작은 가능하나 크게 만들지 못함 | |||
슬라이딩도어 | 미닫이/편개 | 1500*2000 | 2,000 - 3,000 만원 |
| 미닫이/양개 | 원하는 사이즈 | 3,000 - 4,000 만원 |
* 수동, 자동으로 가격의 편차가 크기 때문에 보통 슬라이딩도어 제조하는 회사에서 설치하는 경우가 많습니다. * 자동의 경우는 보통 200백만원 추가 금액이 발생합니다 | |||
보통 여닫이의 경우는 도어 사이즈가 1500이상으로 넘어갈 경우는 한쪽 문에
무게가 다 실리기 때문에 굉장히 무겁습니다.
1500이상일 경우는 슬라이딩 도어를 많이 사용합니다.

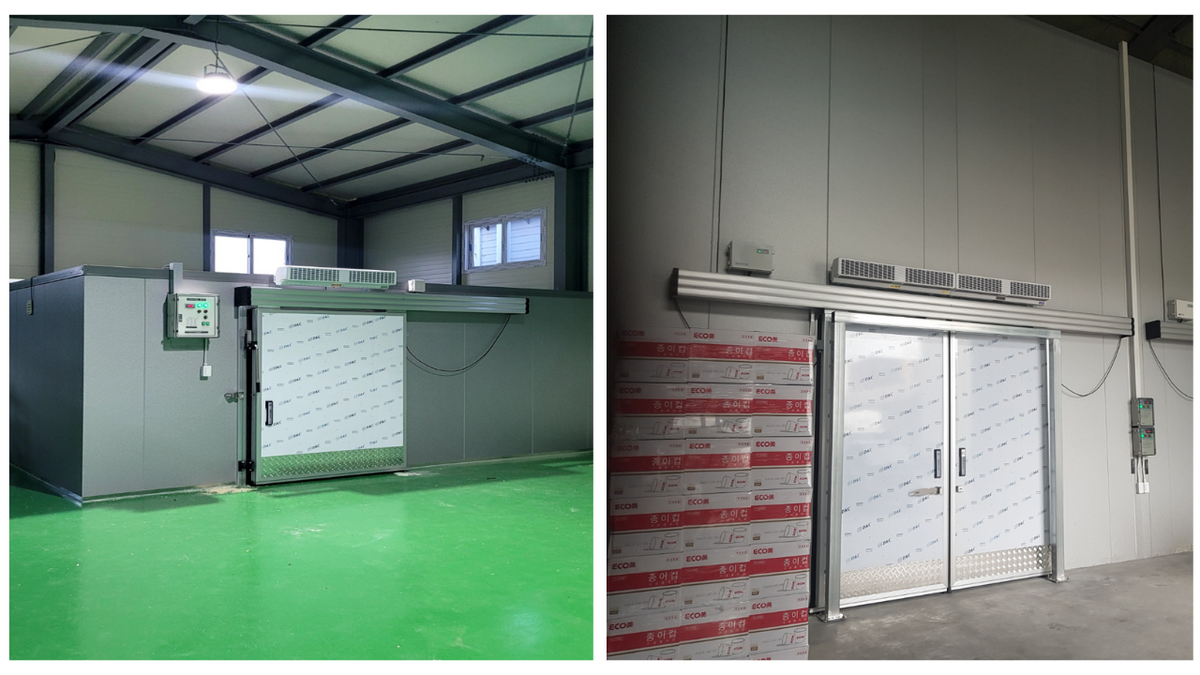

슬라이딩도어는 저온저장고 내부에 지게차가 들어가거나 파렛트 형태로 보관 될 경우 많이 사용합니다.
지게차가 들어가야지 되기 때문에 보통 2400 * 2600 양개 형태를 많이 선호하고
도어를 개방하는 공정이 잦은 공장에서는 지게차에서 내렸다가 올라갔다가 반복되는 작업이 많아
리모컨으로 편리하게 문을 열고 닫을수 있는 자동 슬라이딩 도어를 많이 사용합니다.
✅ 원주저온저장고 시공 정보 요약
- 지역 : 강원도 원주시
- 용도 : 하우스내 농산물저온창고
- 저장품목 : 쪽파및 농작물 보관
- 규모 : 3평 냉장
- 냉각시스템 : LG콤프내장 냉각기 적용
- 특징 : 하우스내에 설치하여 라운드 구조물에 맞게 맞춤 설치

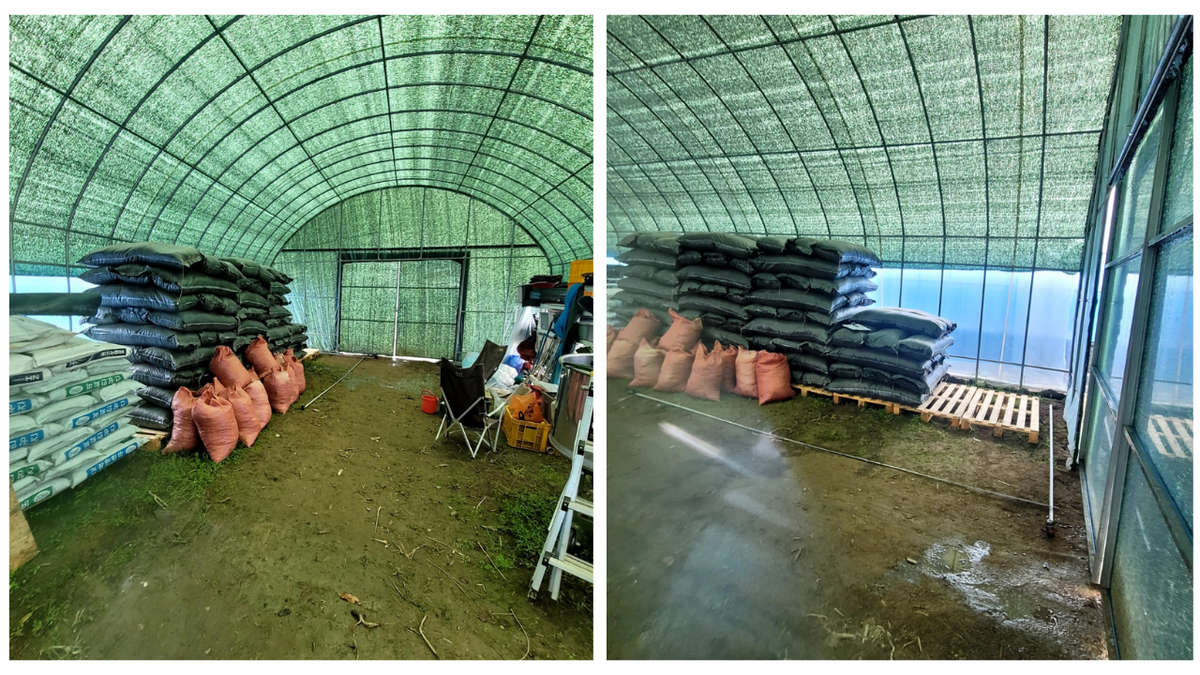

1. 상담 및 현장실측
이번 원주저온저장고 현장에서는 쪽파 농산물을 보관하기 위해 견적을 드리고 현장을 방문하였습니다.
보통 이렇게 하우스 안에 시공을 하는 경우는 라운드져 있는 지붕 구조물에 높이가 맞지 않아 보통 양옆에 붙여서 시공을 하는것도 중앙에 시공을 하는 경우가 많습니다.
이번 현장에서도 가로, 세로, 높이까지 라인드 구조물에 높이를 확인하고 설치 위치를 잡고 전기함의 위치, 실외기위치, 도어의 방향과 위치를 협의드리고 현장 실측을 진행하였습니다.

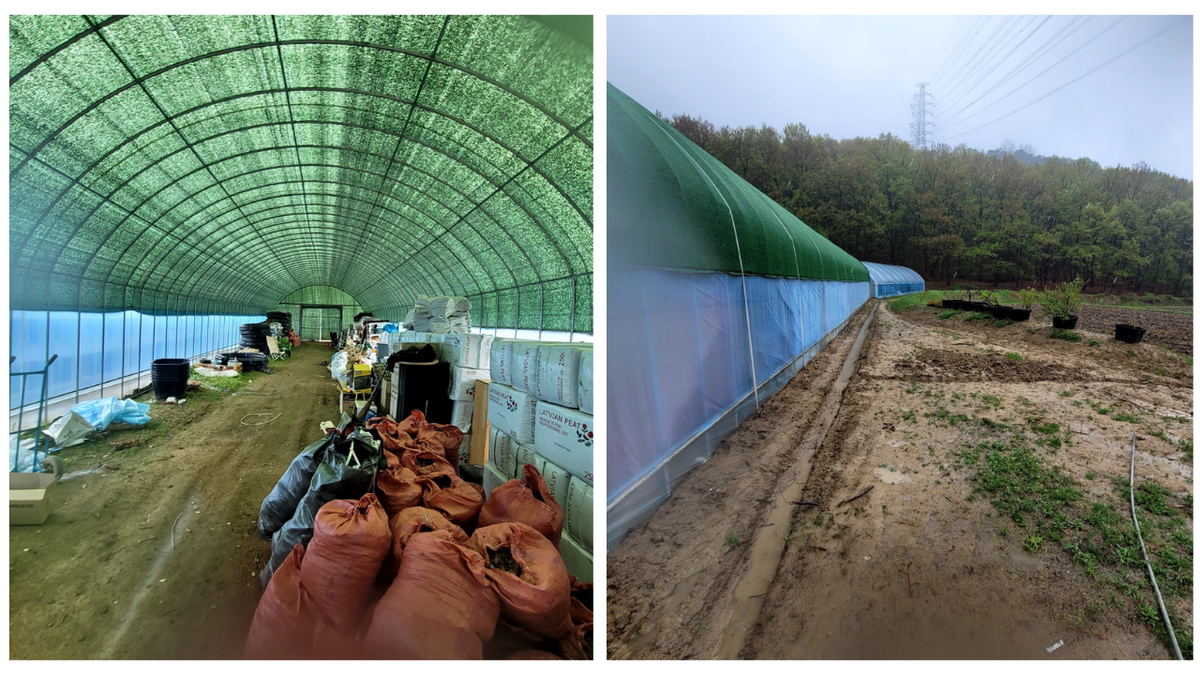

1. 원주저온저장고 농업용저온창고 시공 과정 중 차량진입 여부 확인
2. 원주저온저장고 농업용저온창고 시공 과정 중 설치 위치 확인

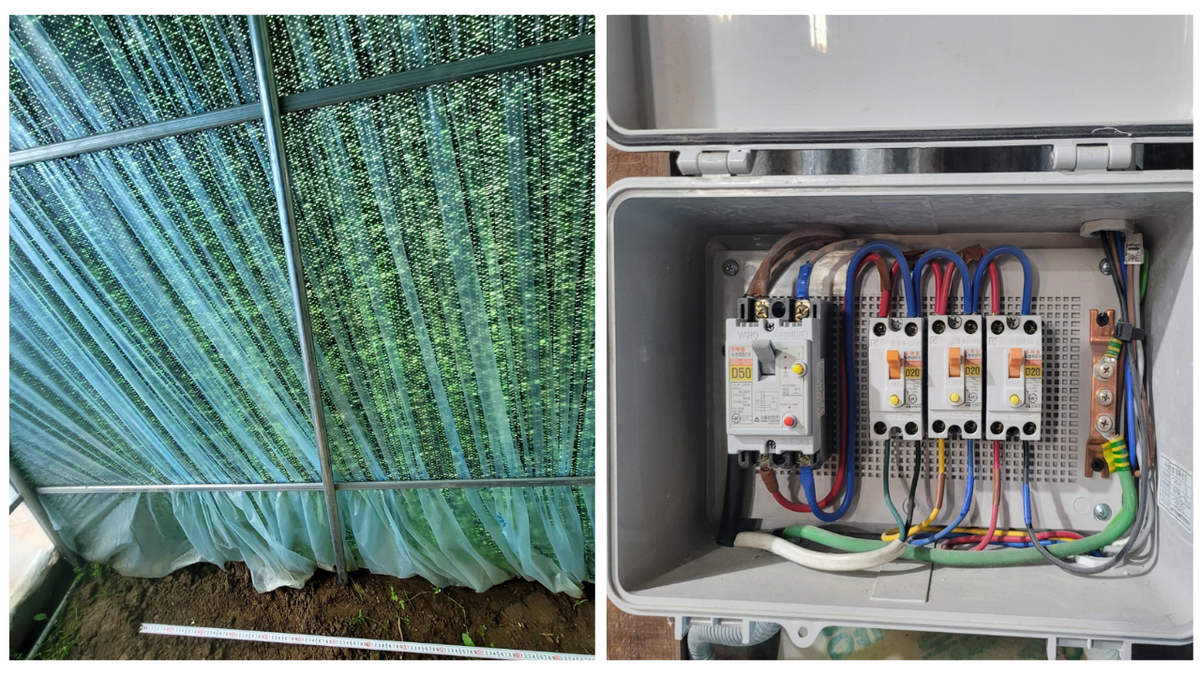

3. 원주저온저장고 농업용저온창고 시공 과정 중 메인 전기함 및 실외기 설치 장소 확인

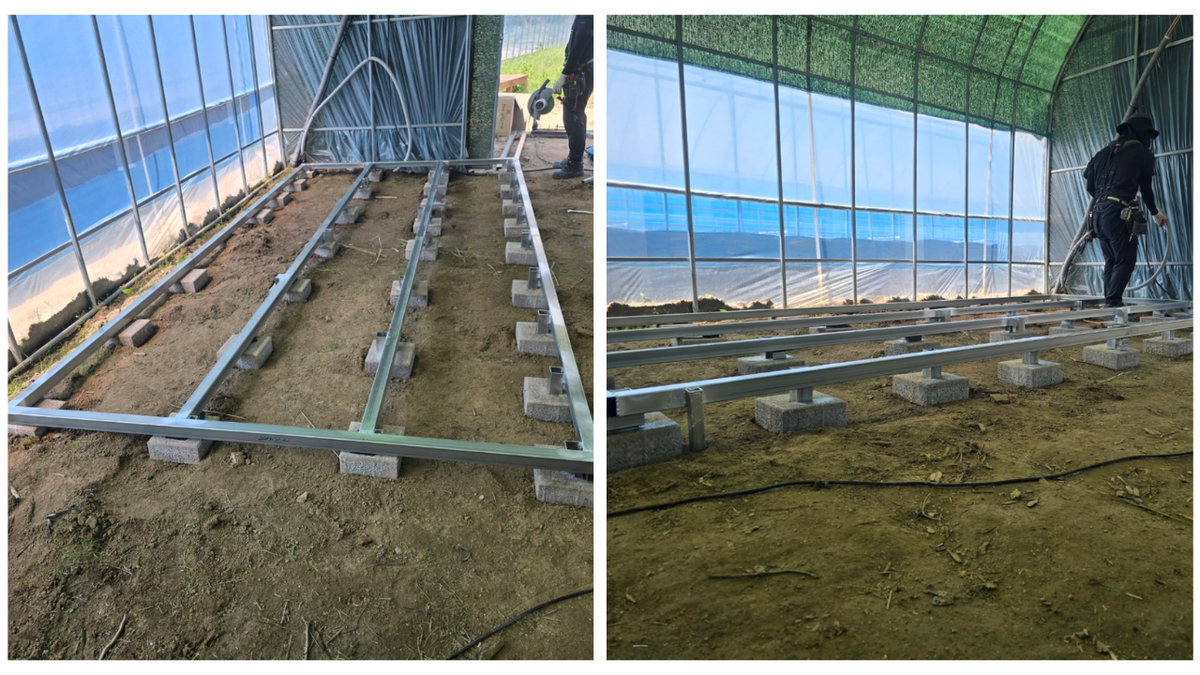

2. 기초 작업
저온저장고의 사이즈와 도어의 방향 등 협의된 내용을 바탕으로 도면을 작성하고 협의된 공사일정에 맞추어 공사를 진행하였습니다. 흙으로 된 바닥이여서 보도블록을 바닥베이스를 다시고 그위에 아연각관 (40*40*1.4T)으로 기초베이스를 튼튼하게 제작하고 레이져 빔으로 가장 높은 지점을 기준을 잡아 고임목과 아연각관으로 평탄화작업을 하였습니다.
이렇게 타설이 안되어 있는 흙으로 된 바닥은 평탄화작업하는데 시간이 많이 걸리게 됩니다.

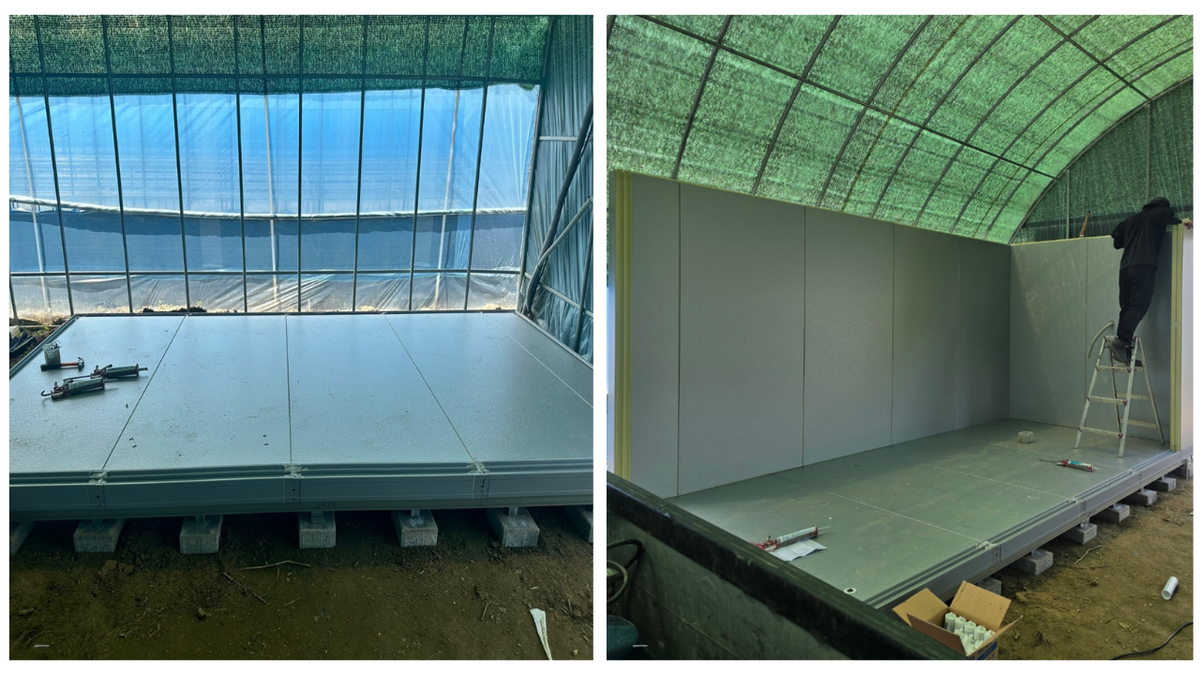

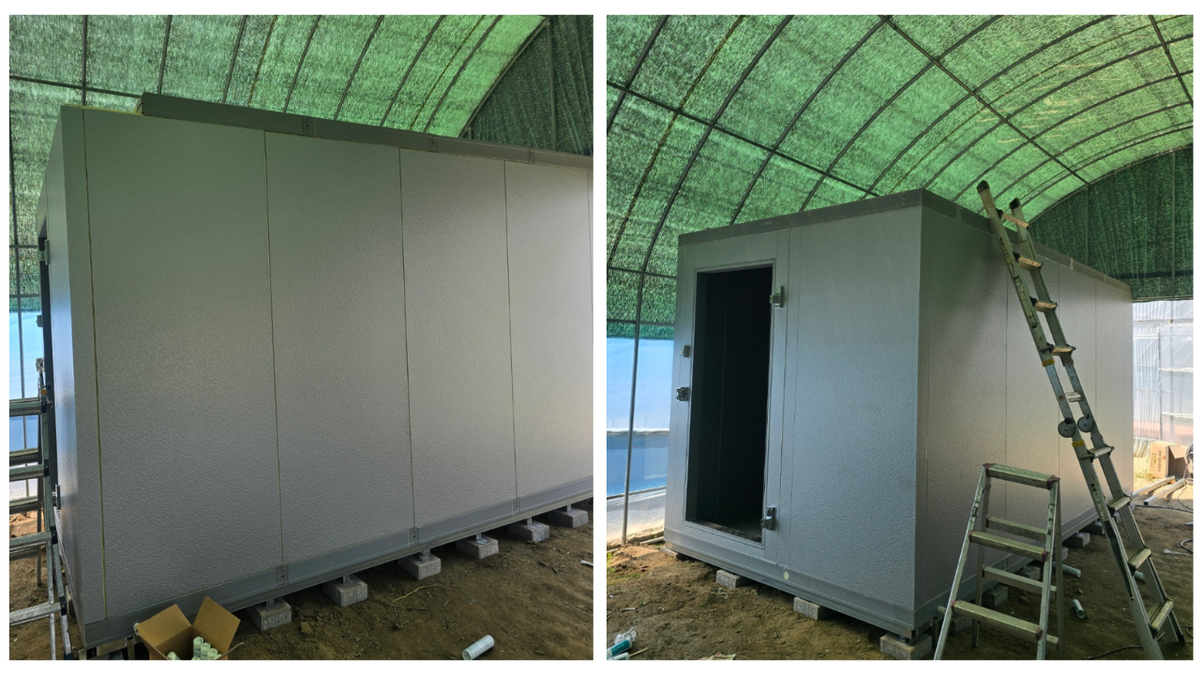

3. 판넬 설치
바닥판넬 > 벽판넬 > 도어프레임 > 천정판넬 순으로 도면되로 판넬을 조립합니다.
판넬과 판넬을 연결할때는 벌어지거나 밀려나지 않게 꺽쇠로 고정 잡을 한후에 ㄱ자 형태로 균형을 맞추어 조립한 후에 도어프레임을 설치하고 그 위에 천정 판넬을 위에서 아래로 덥는 형태로 조립을 하게 되면 저온저장고의 틀이 완성이 됩니다.
하우스 안에 한여름 온도가 40도 - 50도까지 올라 경우 판넬의 두께를 한단계 높이하는게 좋습니다만 비용의 문제로 100T로 판넬을 구성할 경우 무엇 보다 판넬의 밀도가 중요합니다. 저렴한 판넬은 밀도를 35, 평균적으로 38, 본사는 42 밀도를 사용하는 고밀도 우레탄판넬을 사용하여 최소한의 외부 온도의 간섭을 적게 받을수 있게 구성합니다.

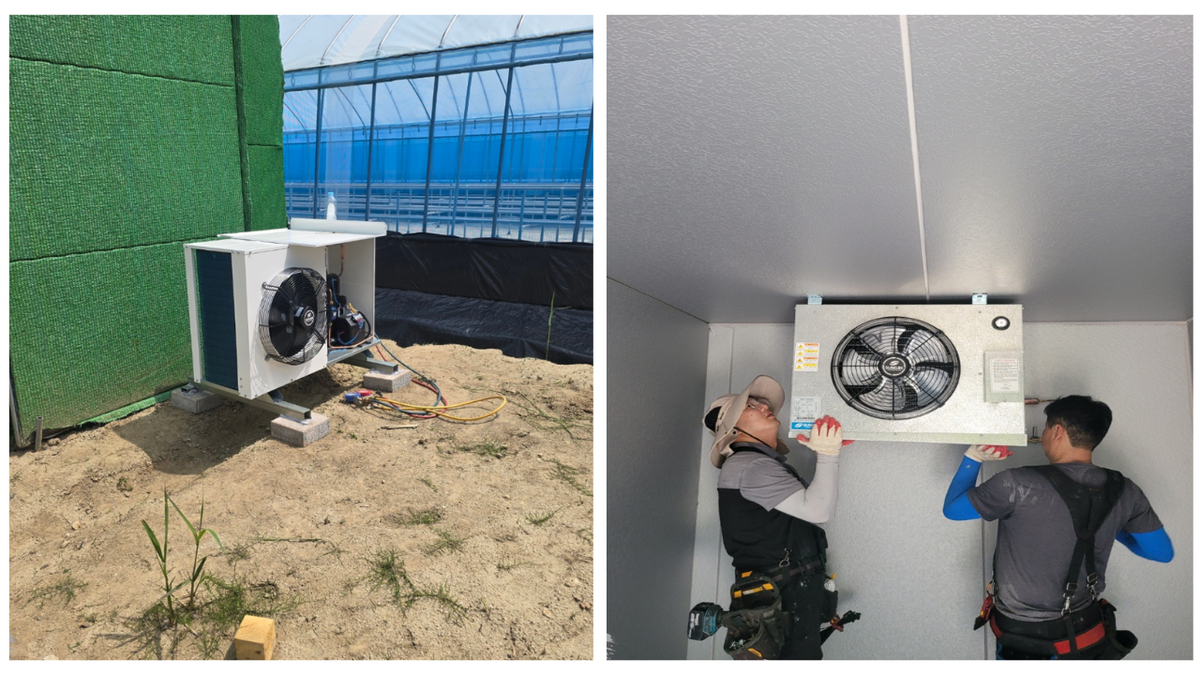

4. 냉장&냉동, 유니트 장치 설치

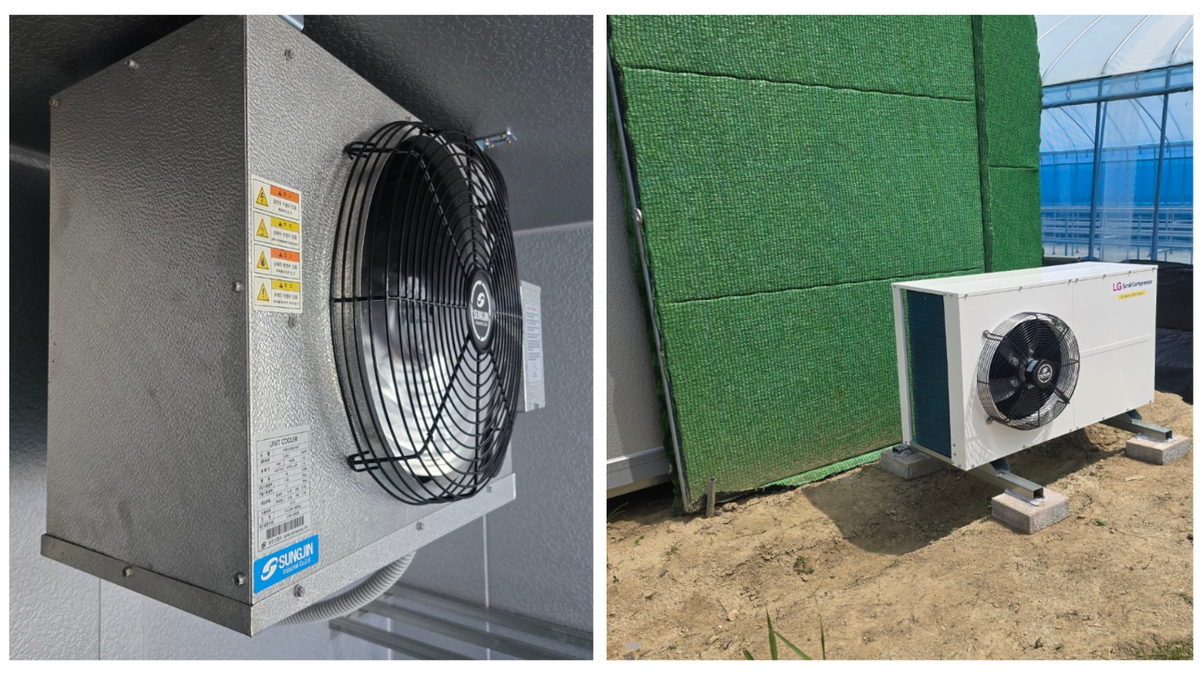

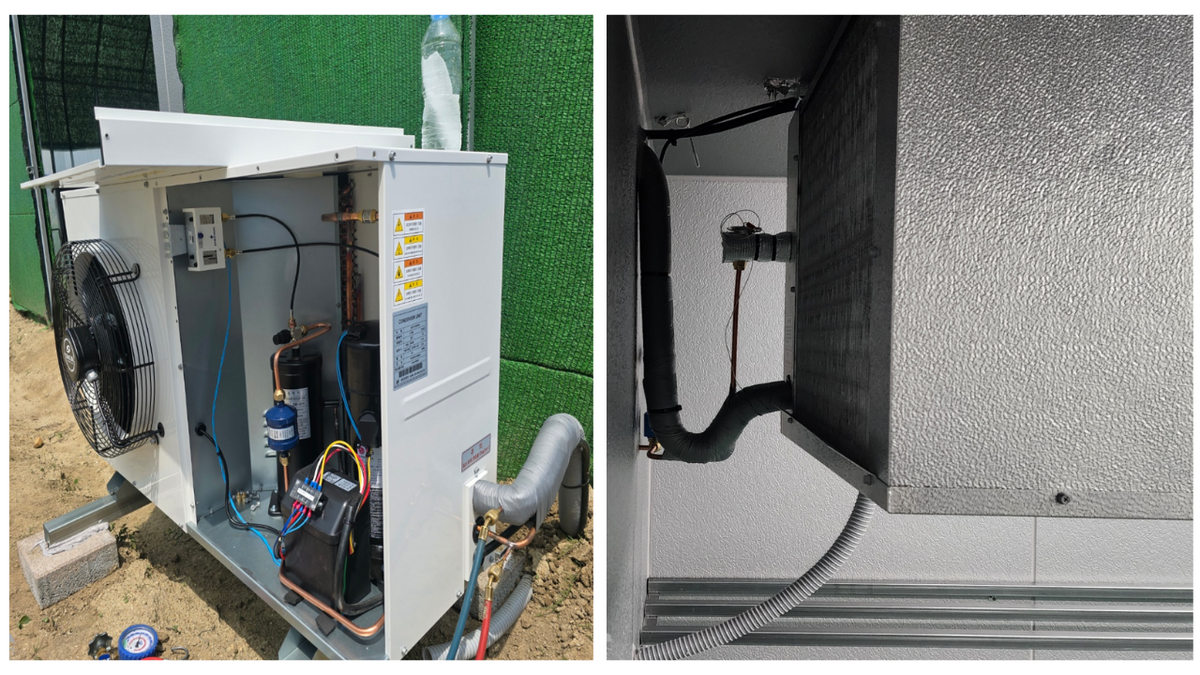

내부에 설치 되는 쿨러으 위치와 외부에 설치 되는 실외기의 위치가 확정이 되면 고온과 저온 배관을 보온재를 감싸고 보온테이프를 감아 실외기와 쿨러를 연결합니다. 연결되는 배관과 배관 사이에 오랜시간 사용하면 콤프레셔의 미세한 진동으로 미세하게 틈이 생겨 냉매가 아주 조금씩 새는 경우가 있습니다. 이렇게 냉매 누설이 발생하지 않게 최대한 꼼꼼하게 용접을 합니다. 농사용저온창고에 가장 많이 사용하는 LG콤프레셔가 내장된 실외기를 LG콤프레셔의 단점을 보완하기 위해 한단계 높은 장비로 구성합니다.

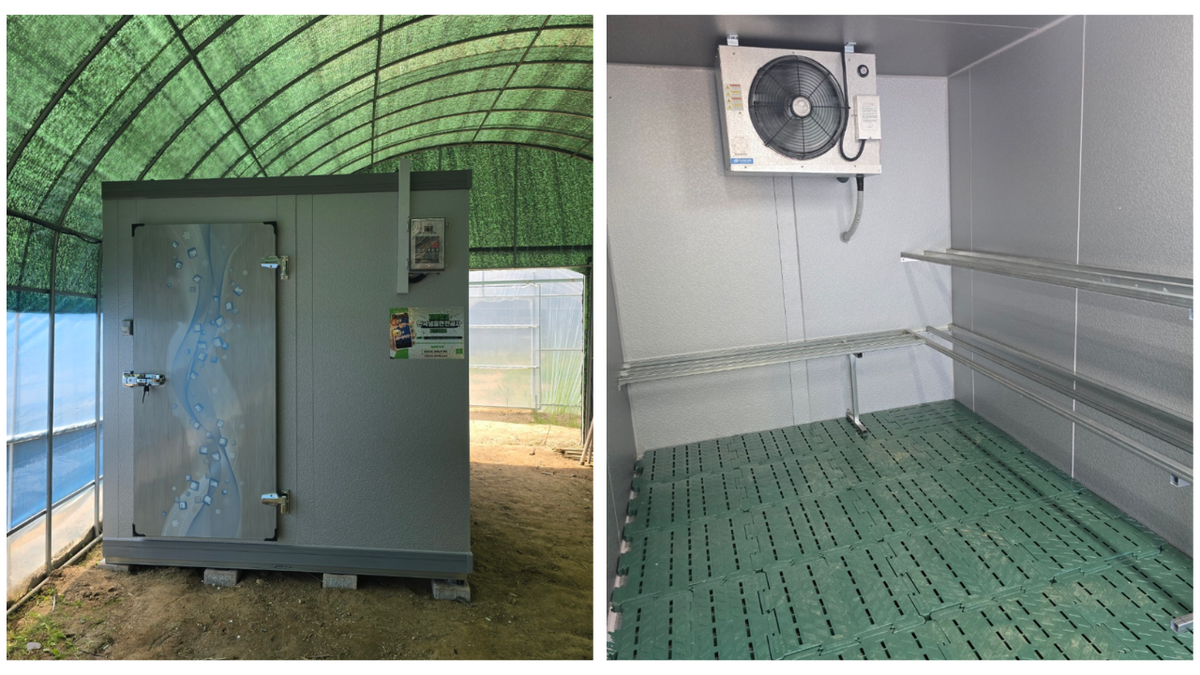

5. 시운전 및 최종 점검
작업중 배관속에 불순물이나 잔류수분을 제거하기 위해 30분 - 1시간 진공작업을 한후에 냉매를 주입하고 시운전을 합니다. 내부온도가 내려오는 시간을 체크하여 최적의 냉각시스템으로 가동외 될수 있게 평창변을 조정하여 시운전을 하고 냉매누설이나 냉기누설이 없는지 다시 한번 체크하고 공사를 마무리합니다.
도어의 종류를 알고 계시면 작업공정에 가장 적합한 도어를 선택할 수 있습니다.
여닫이의 경우도 문틀이 있어 도어의 개구부가 위로 조금 올라가는 형태가 있으며,
바닥면에 밀착이 되는 방식이 있습니다.
여닫이 형태, 슬라이딩 형태 사용하기 편리한 도어을 선택하셔서 작업공정이 한결 쉬워지면 좋겠습니다.
오늘도 긴글 읽어 주셔서 감사합니다.
#원주저온저장고 #농업용저온창고
