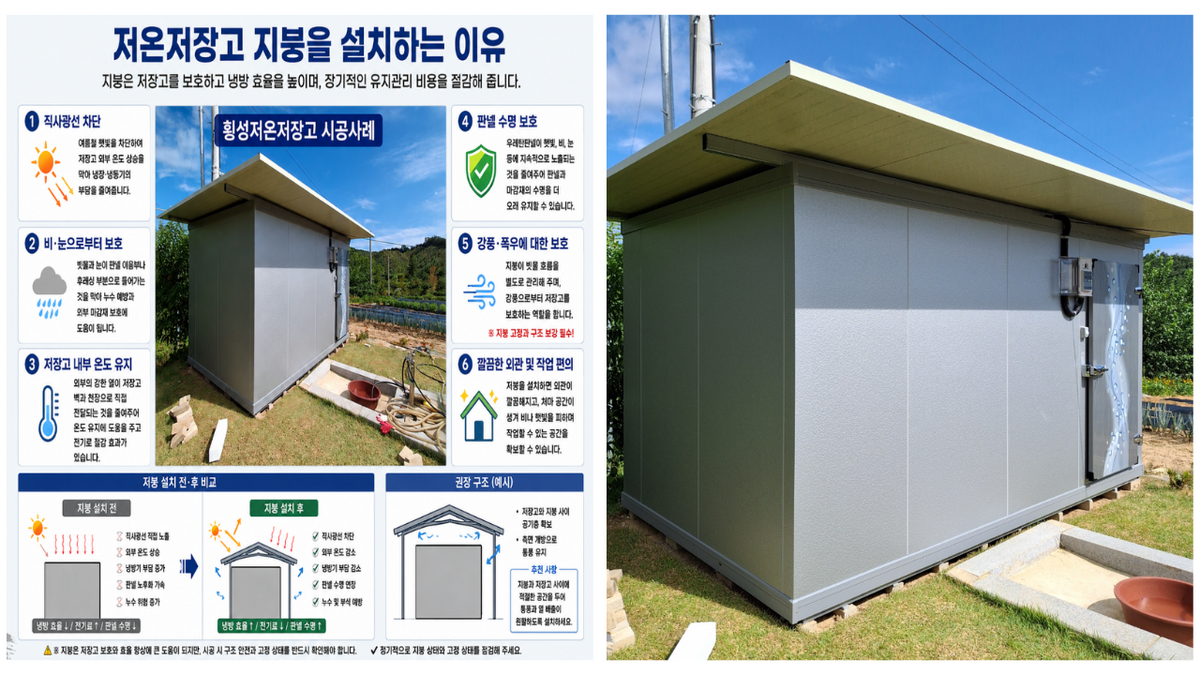

저온저장고에 지붕을 설치하는 분들이 많은데 지붕을 설치하면 어떤 효과가 있을까요?
가장 큰 효과는 직사광선을 차단하여 내부 온도 유지에 도움이 되고 겨울철에 눈, 여름철에는 비로 부터 보호
할수 있어 저온저장고 외벽 판넬을 수명을 보호하는 효과로 인해 추가 비용을 드려서 설치합니다.
한여름철 온도가 40도까지 올라가는데 100T 천정 우레탄판넬에
고스란히 강한 햇볓이 직접 닿아 외부 표면 온도가 크게 올라가게 됩니다.
실제로 외부 현장에서 설치하면 여름철에는 우레탄판넬을 들고 나르면서
손에 화상을 입을 정도로 열기가 남아 있습니다.
그만큼 직사광선이 저온저장고 표면 온도를 높기 때문에
저온저장고의 내부 온도는 따라서큼 상승을 할수 밖에 없습니다.
그래서 외부에 설치하는 경우는 적재하실때 가급적 판넬에서 조금씩 띄어서 적재하라고
안내드리는 이유이기도 합니다.
이번 횡성저온저장고 현장은 지붕, 선반, 깔판까지 저온저장고 설치에 필요한 모든 옵션들을 추가하여
3평 저온창고를 시공한 사례입니다.
✨ 저온저장고 지붕을 설치는 어떻게 하나요?
- 저온저장고 위에 올리는 방식과 다리발을 놓아서 설치하는 방식 두가지가 있습니다.
다리발을 놓아서 설치하는 경우는 바닥에 타설이 되어 있어야지만 설치가 가능하기
때문에 현장에 가보면 타설이 되어 있지 않는 농가가 80% 입니다.
그래서 다리발을 놓아서 설치하는 경우 보다 지붕위에 올려서 시공하는 방법을 더 많이 시공하고 있습니다.
구분 | 내용 |
1. 지붕 구조물 설치 | 아연각관 (100 * 100 2.0T) 한쪽은 위로 세우고 높여서 높이 편차를 두어 구조물을 설치합니다. |
2. 지붕 판넬 설치 | 지붕 건축용판넬은 100T, 50T 소비자분들이 원하시는 두께로 설치가능합니다. 구조물로 이미 높이 편차를 두었기 때문에 보통 50T 샌드위치 판넬을 설치합니다. |
3. 처마, 후레싱 설치 | 보기 싫은 건축용판넬 끝 부분을 ㄷ자 앵글로 마감처리합니다. |
4. 실리콘 및 방수 | 판넬 이음부, 나사 체결부, 후레싱 접합부등을 실리콘으로 마감 처리합니다. |
5. 배수 및 최종 점검 | 물이 고이는 부분이 없는지, 방수처리가 잘되는지, 고정된부위가 튼튼하게 체결이 되었지 점검합니다. |
* 지붕 설치 비용을 보면 보통 다리 발을 놓아서 설치하게 되면 기본 100백만원 부터 시작이고,
위에 올려서 시공하는 방식은 70-100만원 평수에 따라 비용이 달라질수 있습니다.
✅ 횡성저온저장고 시공 정보 요약
- 지역 : 강원도 횡성군
- 용도 : 가정용 저온창고
- 저장품목 : 식자재, 김치, 농작물
- 규모 : 냉장 3평
- 냉각시스템 : LG콤프레셔 냉각기 적용
- 특징 : 흙바닥에 평탄화 작업, 공간에 맞추어 맞춤 설치
1. 상담 및 현장실측
이번 횡성저온저장고 현장은 가정에서 사용하는 식재료, 김치, 농작물을 냉장으로 보관하기 위해 견적을 의뢰하셔서 현장을 방문하였습니다. 요즘은 견적 요청하시는 비율을 보면 공간이 허락이 되면 이렇게 냉장고 형태가 아니고 저온저장고 형태로 의외로 견적을 요청하시는 분들이 많으시네요. 그만큼 편리한 부분이 많아 비용을 조금 들이더라도 이렇게 설치하는 경우가 많습니다.

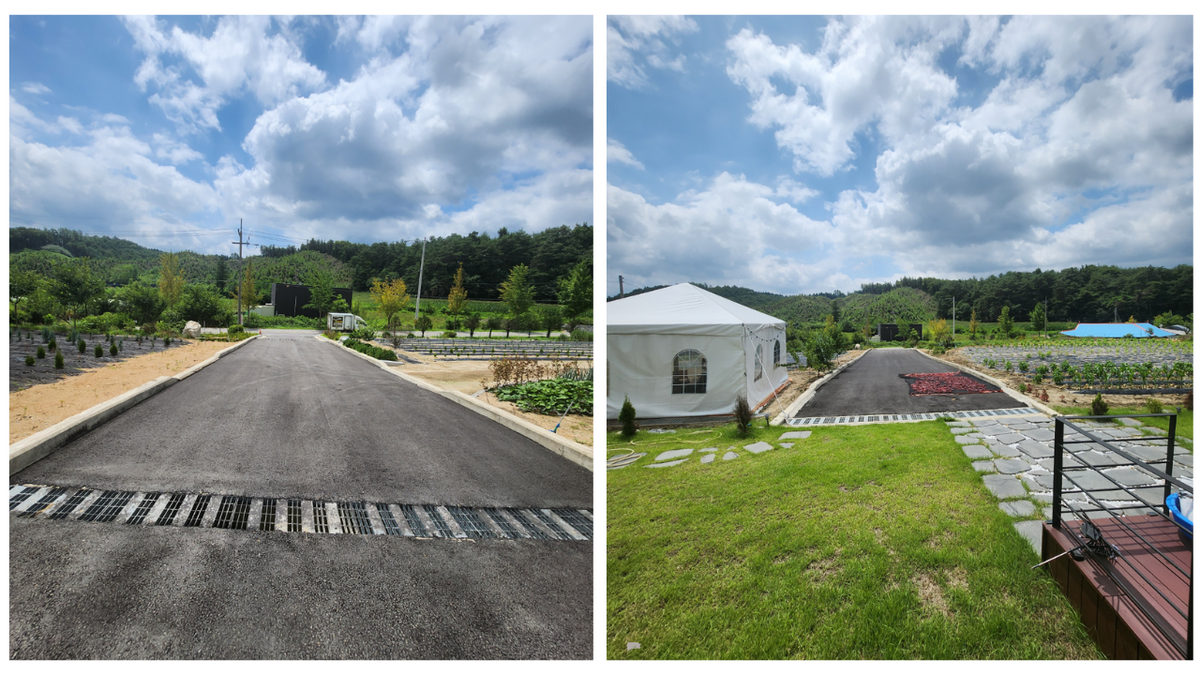

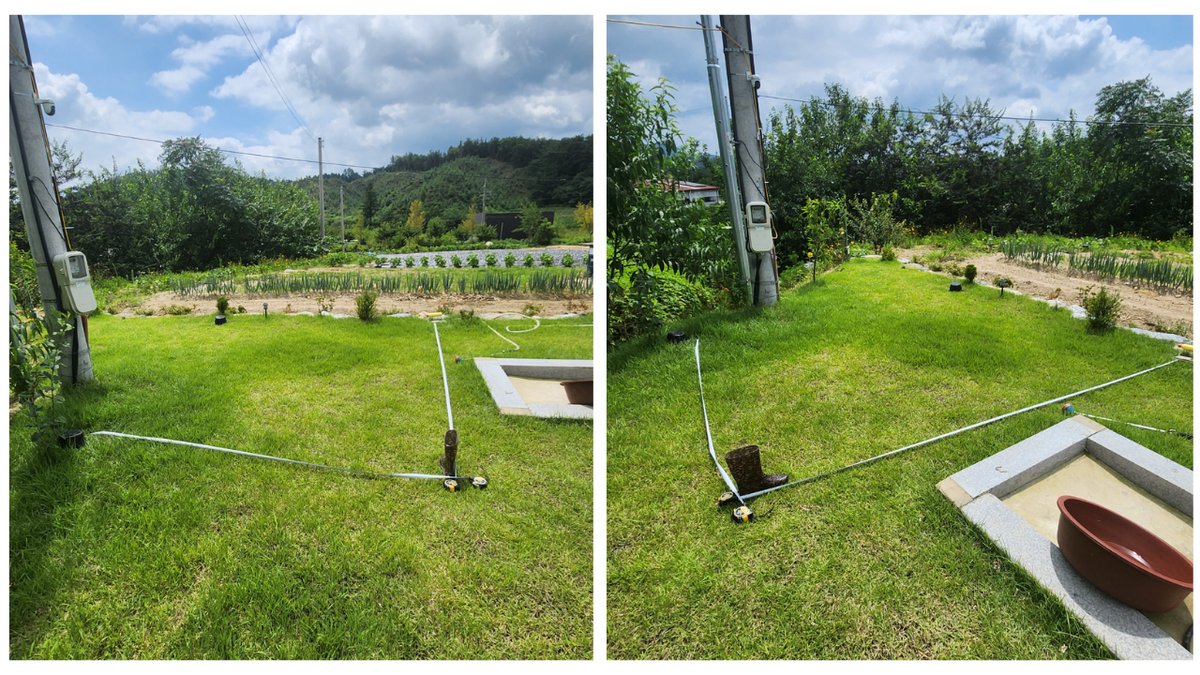

현장을 도착하여 소비자와 인사를 나누고 공사를 하기 위해 장비와 판넬을 인입해야지 되는 경로와 농사용 전기함의 위치를 확인합니다. 이번 현장은 고객님께서 설치 지점을 몇군데 고려해두셔서 희망하시는 장소에 가서 가로, 세로 , 높이 구획을 나누어서 대략적인 크기를 보여드리고 설치 장소를 정했습니다. 아무래도 크기를 보여드리면 현실감이 오기때문에 결정하시기가 편합니다. 가장 많이 활동하는 경로를 기준을 잡아 도어의 위치와 방향을 안내드리고 유니트쿨러의 위치와 실외기의 위치 등 전반적인 공사시나리오를 설치 사례를 일일이 보여드리고 시나리오를 안내드리고 현장실측을 마무리하였습니다.
■ 판넬과 장비가 이동할수 있는 차량진입 여부 확인
■ 저온저장고 설치 위치 확인

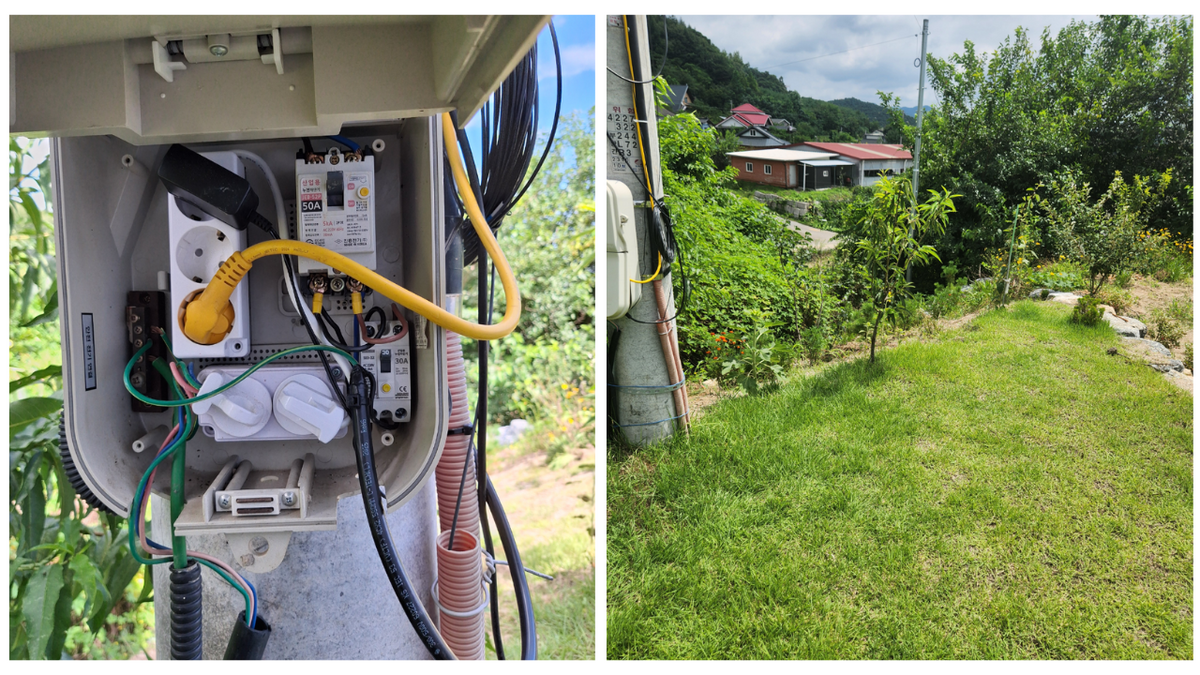

■ 메인 전기함 및 실외기 설치 장소 확인
2. 기초 및 바닥 작업
저온저장고가 설치되는 부분에 잔디가 깔려 있어서 다른곳에 잔디를 다시 심으시라고 안내드리고 최대한 흙을 발아서 평탄화하고 단단하게 다진 흙바닥 상태로 만들기 최대한 많이 발아 기초 바닥작업을 튼튼하게 해야지 됩니다.

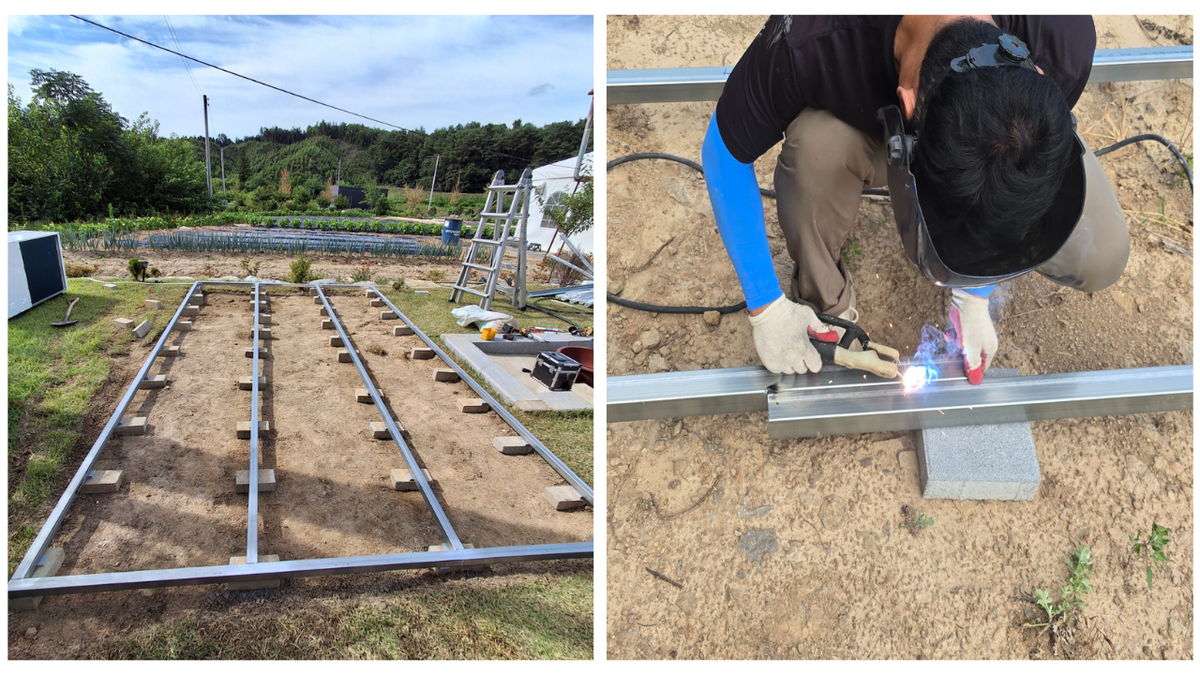

아연각관 40*40*1.4T 기초베이스가 휘어지거나 틀어지지 않게 수평을 맞추어 튼튼하게 용접을 합니다.
작업하는데 있어서 기초 부분이 매우 중요한 부분입니다. 그래서 더 튼튼하게 기초베이스를 제작합니다.
아연각관을 용접을 하게 되면 아연도금이 열에 의해서 벗겨지는데 벗겨진 부위를 녹이 쓸지 않게 녹방지용 스프레이를 도포하고 줄자와 레이져빔으로 가장 높은 지점을 기준을 잡아 아연각관이나 고임목으로 기초베이스를 안착 시킵니다.
3. 우레탄판넬 설치
바닥판넬 > 벽판넬 > 도어프레임 > 천정판넬 순서로 제작된 도면하고 동일하게 조립합니다.
보통 설치되는 3평 기준 가장 많이 제작되는 4000 * 2500 높이 2300의 사이즈는 외경의 사이즈 입니다. 내부 사이즈는 옆벽, 바닥, 천정에 우레탄판넬의 100T 줄어든다는 점도 꼭 한번 확인하세요.

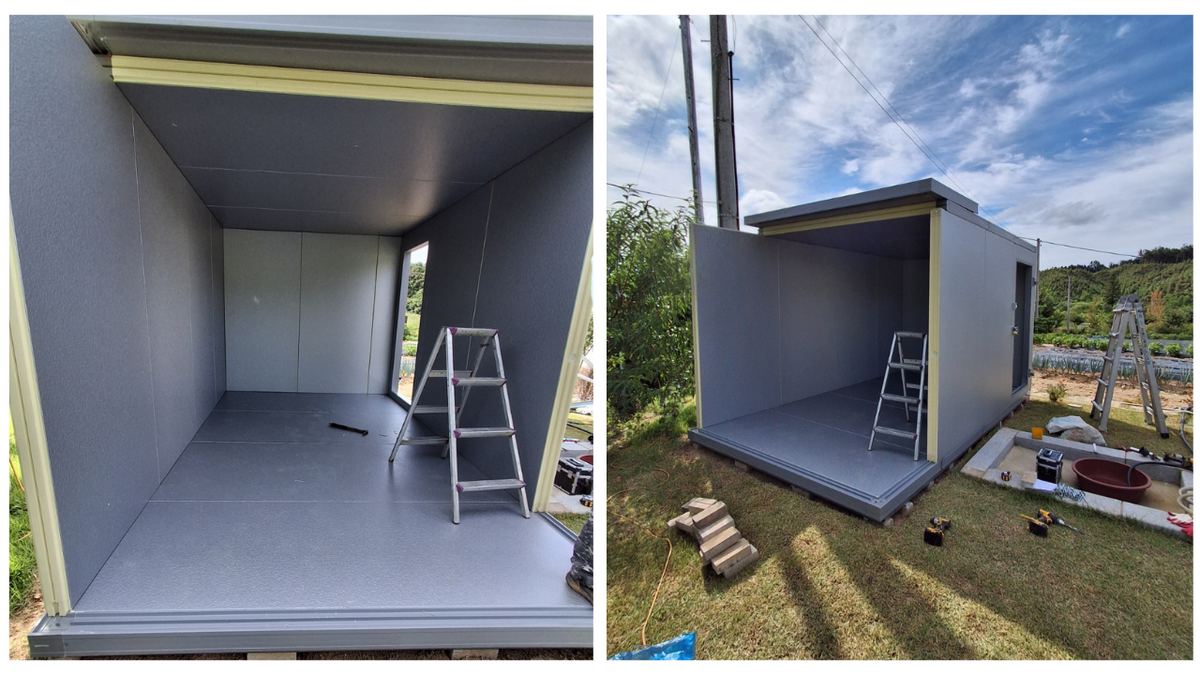

바닥판넬이 설치가되면 ㄱ자형태로 균형을 맞추어 벽판넬을 한장 한장 조립하고 도어프레임이 조립이 되면 천정판넬을 위에서 아래로 덥는 형태로 조립하여 저온저장고의 틀이 완성이 됩니다. 판넬과 판넬은 벌어지거나 밀려나지 않게 꺽쇠로 고정을 한후에 건축용 실리콘으로 외부, 내부 꼼꼼하게 마감처리합니다.
외부에서 설치되는 경우는 지붕을 설치하여 직사광선을 차단하기도 하지만 지붕이 없는 경우는 무엇보다 우레탄판넬의 밀도가 중요합니다. 모양과 두께가 같다고 다 같은 판넬이 아닙니다. 저렴한 판넬의 경우는 밀도가 35, 평균적으로 38, 본사에서는 고밀도우레탄판넬은 42를 사용하여 저온저장고의 틀을 완성합니다.는 고밀도 우레탄판네로 구성합니다.
4. 냉장&냉동 유니트 장치 설치

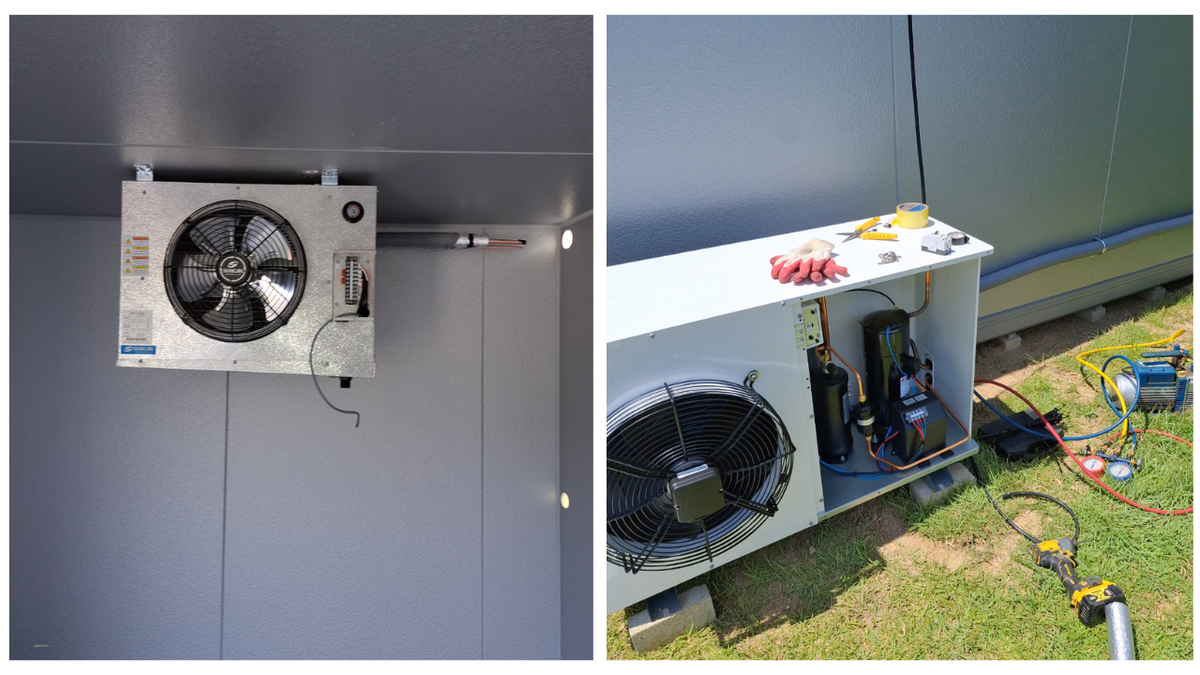

고압배관과 저온배관을 외부에 설치되는 유니트와, 내부에 설치되는 유니트 쿨러의 위치가 정해지면 용접으로 연결합니다.

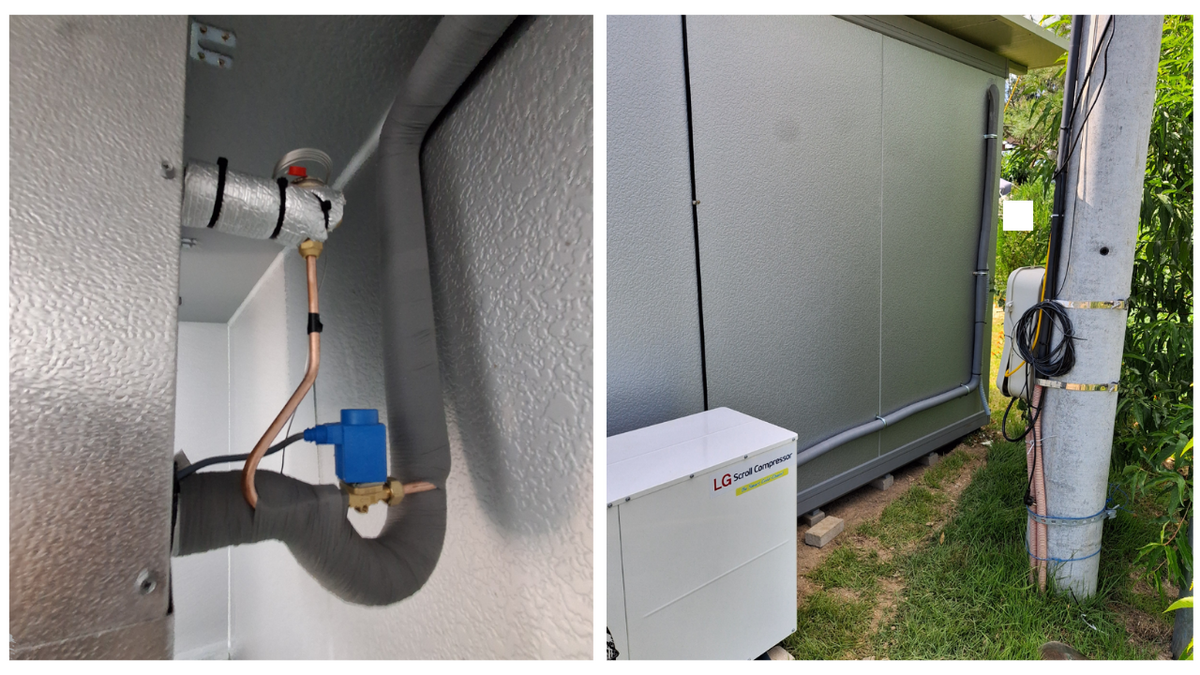

용접된 부위는 실외기가 가동이 되면서 발생하는 콤프레셔의 미세한 진동으로 오랜시간 사용하면 미세하게 틈이 발생하여 냉매누설이 발생할수 있어, 용접된 부위를 다시 한번 더 확인하고 보온재를 감싸고 보온테이프를 감아 유니트를 연결합니다.

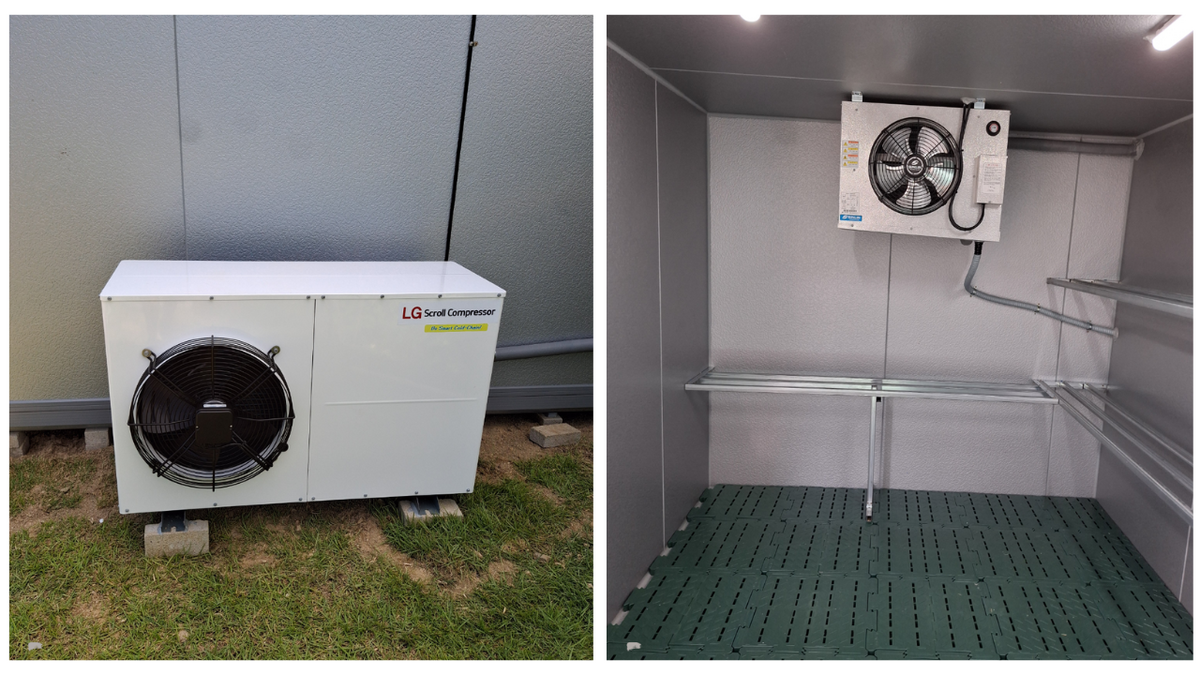

실외기는 무엇보다 중요한게 콤프레셔입니다. 어떤 콤프레셔를 사용하는지에 따라 실외기의 단가가 달라집니다.
농사용, 농가용으로 가장 많이 사용 LG콤프레셔의 단점인 열에 취약하다 점을 보완하여 한단게 높은 장비를 구성하여 냉장장비를 설치합니다.
5. 시운전 및 최종 점검
진공작업을 최소 30분 - 1시간 불순물이나 잔류수분을 제거하기 위해 작업일 한후에 정량의 냉매를 주입하여 시운전을 합니다. 냉매가 너무 과하게 주입하거나 너무 적게 주입하여 원할하게 온도가 내려가지 않기 때문에 정량을 주입합니다.
시안성 좋은 위치에 컨트롤함을 설치하고 내려오는 내부온도를 체크하여 평창변을 조정하면서 최적의 냉각시스템으로 가동이 될수 있게 완벽하게 시운전을 하고 사용설명과 주의사항을 안내드리고 공사를 마무리하였습니다.
지붕을 설치해야지 되는지 설치하지 않아야지 되는지 고민이 되시는 분들께서는
오래 사용하시고자 하시면 이왕 하는거 조금 더 투자하여 지붕까지 설치하는게 좋습니다.
추후에 지붕을 설치하고자 별도로 의뢰주시면 비용이 두배, 세배 더 들어가니
하실때 같이 하는게 추가 비용을 줄이는 방법입니다.
